回路図エディタ : Referenceを更新する

Reference(リファレンス)の更新

Reference(リファレンス、参照名)の更新についてご紹介いたします。

Reference(R1,R2…)の更新にはルールを設定して自動で割り振る方法と個別で割り振る2つの方法があります。
あわせて、Referenceを更新したくない部品のReferenceを固定する方法についても説明します。

Referenceを自動更新方法特定部品のみReference自動更新対象外にする方法
Referenceを個別指定方法

Referenceを自動更新

Quadceptでは部品の配置時に自動的にReferenceが設定されますが、
部品の削除や移動によりReferenceの欠番やReferenceが順不同となる場合があります。
Referenceの自動更新はこれらの問題を解決するため、Referenceの更新ルールを設定し、
改めてReferenceを自動的に割り当て直す操作です。

Reference更新




項目 内容

更新対象

「プロジェクト」:プロジェクトに含まれるすべての回路図に対して更新を行います。
「シート」:現在、アクティブになっている回路図に対して更新を行います。
「選択部品」:現在、選択している部品に対して更新を行います。

Reference

「すべてのReferenceを更新」:すべてのReferenceに対して更新を行います。
「Reference指定」:指定したReferenceの部品にのみ更新を行います。

数値設定

「開始番号」:Referenceの開始番号を指定します。例)1
「インクリメント」:Referenceのインクリメント値を指定します。

範囲

更新する範囲を指定します。
更新する範囲内に部品の一部が順に更新を行います。
範囲を「0」に設定している場合は全体を一つの範囲でソートします。

例)更新の方向を「左上→Z」にした場合

更新の方向

「左上→逆N」、「左上→Z」、「左下→N」、「左下→逆Z」




Reference更新
Referenceの自動更新は下記作業となります。

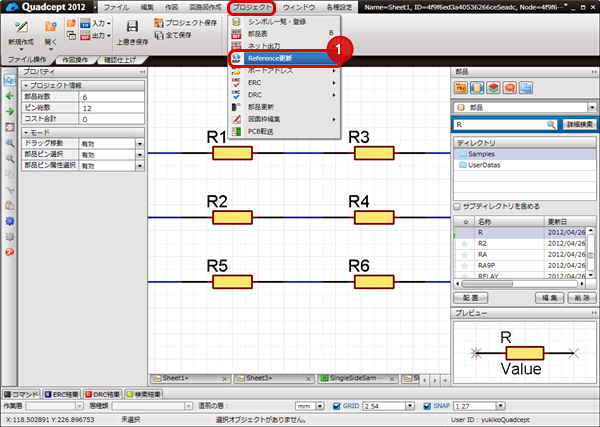

(1) 【プロジェクト】
→【Reference更新】
をクリック
⇒【Reference更新ダイアログ】を開きます。

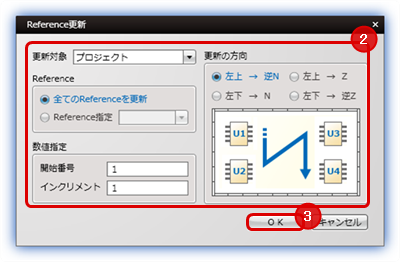

(2) 「Reference更新ルール」の設定
(3) 「OK」をクリック

  Referenceが指定したルールの通りに振り替えられます。

一部の部品のみ更新したい場合は更新したい部品を選択し、更新対象を「選択部品」にして実行ください。




Reference更新の対象外にする

配置済みの部品のReferenceを変更したくない場合に使用します。
Reference更新の対象外にすると、Referenceの自動更新時、更新対象から除外され、Referenceを保つことができます。
Referenceを固定するは下記作業となります。

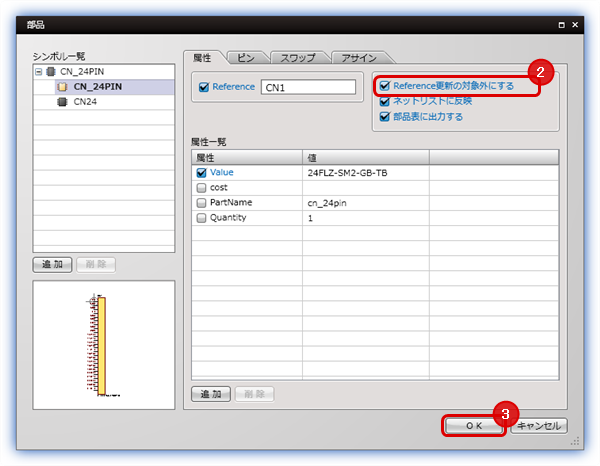

(1) 部品をダブルクリック
⇒「部品」ウィンドウを開きます。
(2) 【ライブラリ編集ダイアログ】で「Reference更新の対象外にする」にチェックを入れます。
(3)

「OK」をクリック

  ※この部品はReference更新の対象外となり、Reference更新を行った時も更新されません。




Referenceの個別指定方法

配置済みの部品のReferenceを個別指定する方法をご紹介いたします。
個別指定することでReferenceの割り当ての微調整が行えます。

Referenceの個別指定をするには以下のような方法があります。

方法1:部品ダイアログから変更する方法
方法2:プロパティウィンドウから変更する方法



部品ダイアログから変更する方法
部品ダイアログから変更する方法を下記にご紹介します。

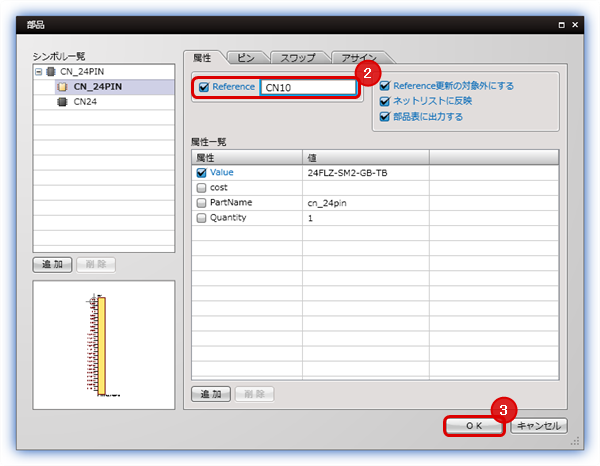

(1) 部品をダブルクリック
⇒「部品」ウィンドウを開きます
(2) 「Reference」を入力
(3) 「OK」をクリック
  Referenceが変更されます。




プロパティウィンドウから変更する方法
プロパティウィンドウから変更する方法を以下にご紹介します。

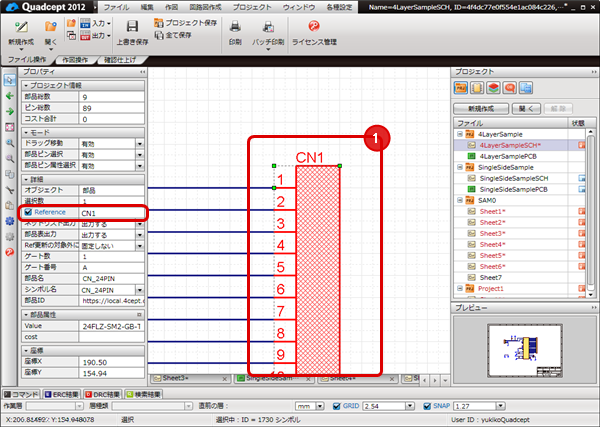

(1) 部品を選択
⇒「プロパティ」ウインドウに部品のプロパティが表示されます。

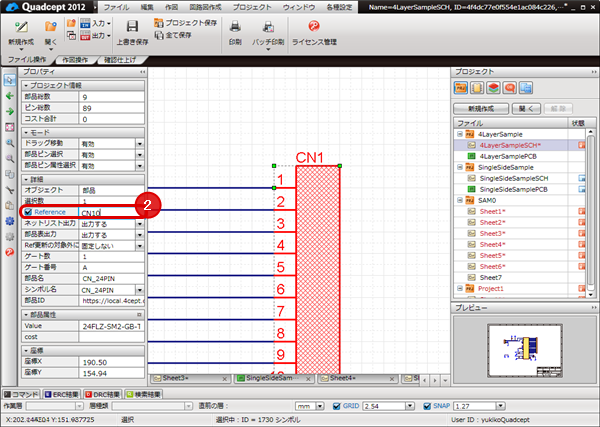

(2) プロパティウインドウ
→【Reference】
を入力 し、キーボード「Enter」を押下
  Referenceが変更されます。
