プリント基板CAD - STEP出力（3D）

プリント基板CAD : 3D出力

STEPデータ(Standard for the Exchange of Product model data) は、3D連携データの ISO 規格です。
Quadceptで設計したプリント基板設計データを3Dデータ（STEP）へ変換することが可能です。
PCBドキュメントから直接出力する方法と、３Dドキュメントから出力する方法があります。

STEPデータはファイルの構造上、データの数によりデータ容量が大きくなりSTEP出力に失敗したり、時間がかかる場合があります。
その際は「ビアを出力対象にする」のチェックを外したり、部品やドリルの出力対象を変更して出力してください。

PCBドキュメントから直接出力する方法

PCBドキュメントからSTEPファイルの出力方法を以下にご紹介します。

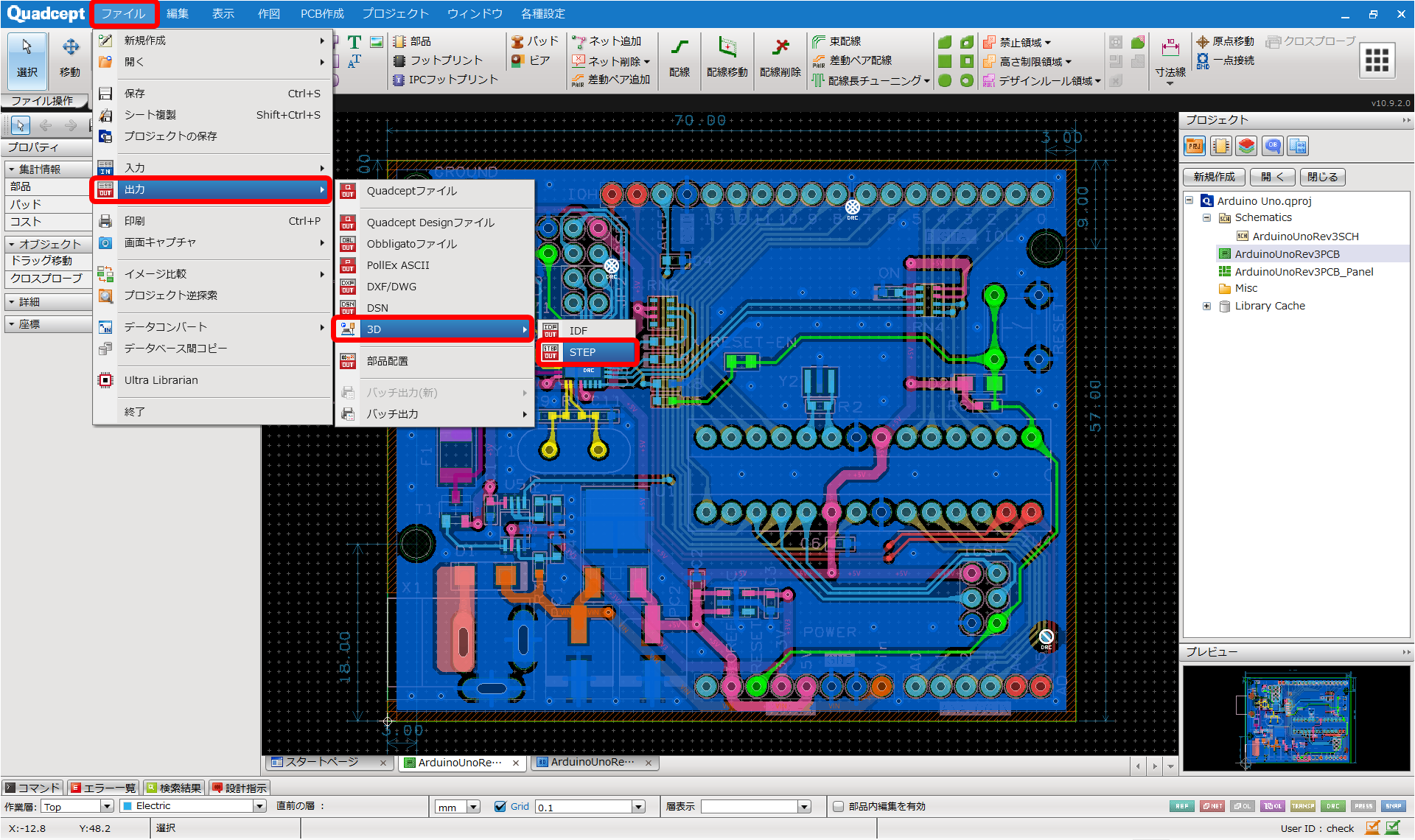

(1)	【ファイル】 →【出力】 →【３D】 →【STEP】を選択

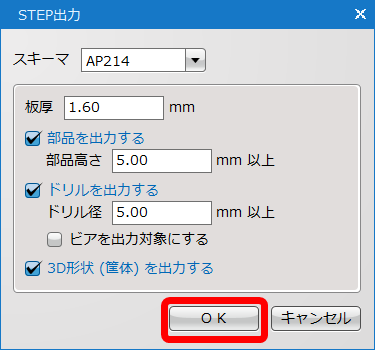

(2)

「OK」をクリック

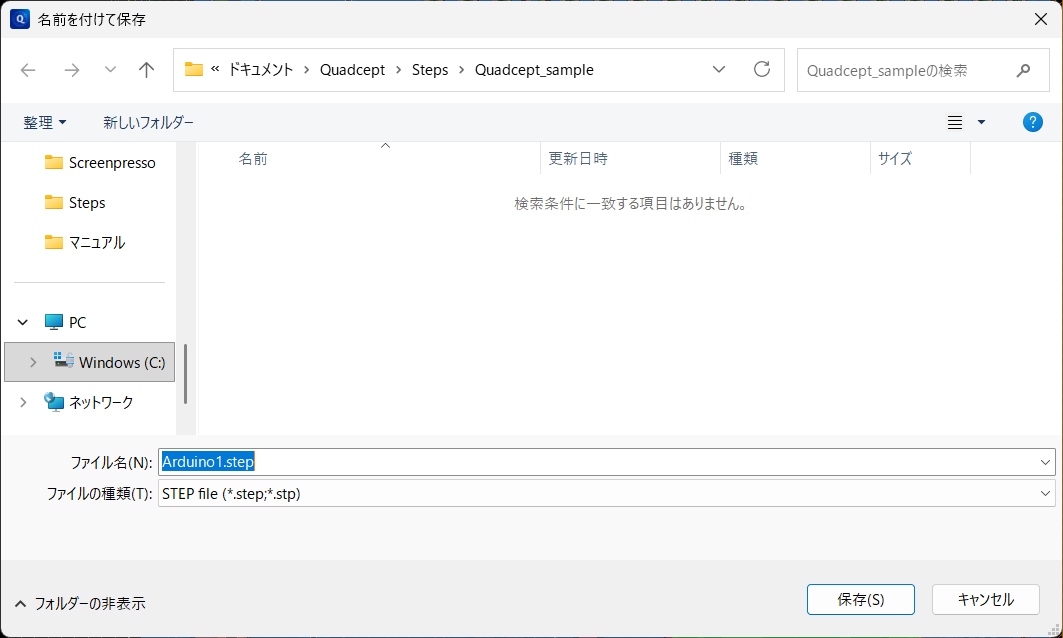

(3)	ファイル名を入力
(4)	「保存」をクリック

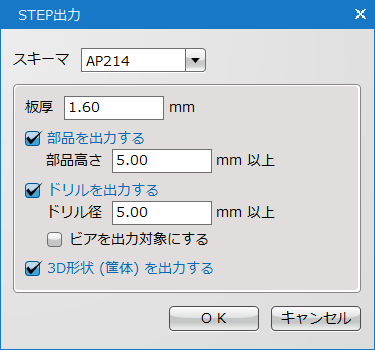

(5)

「OK」クリック

3Dドキュメントから出力する方法

STEPファイルの出力方法を以下にご紹介します。STEPファイルは3Dドキュメントにて出力が可能です。
3D描画の方法につきましてはこちらをご参照ください。

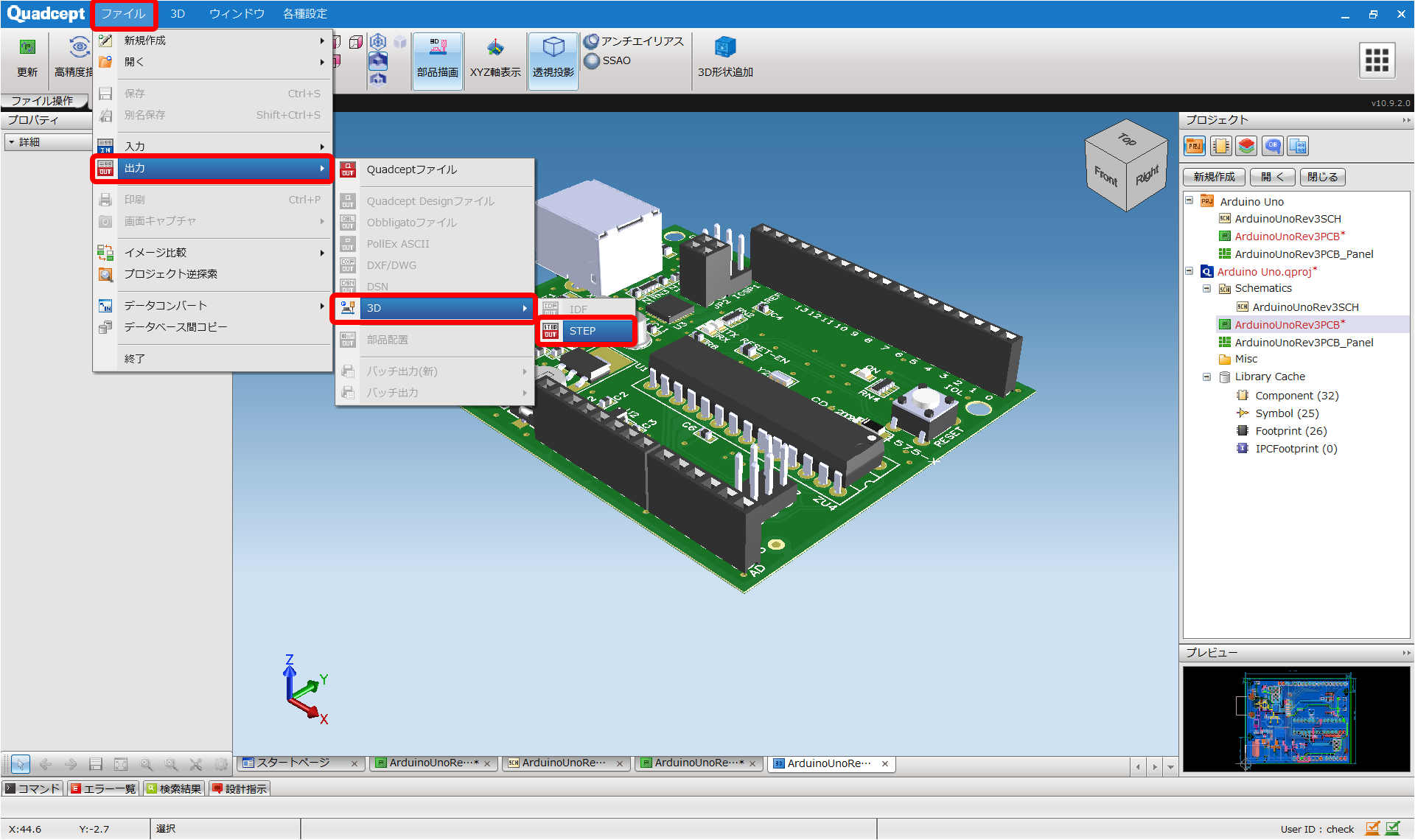

(1)	【ファイル】 →【出力】 →【3D】 →【STEP】を選択

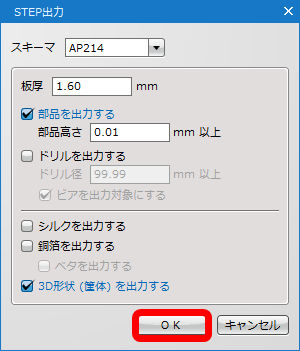

(2)

「OK」をクリック

(3)	ファイル名を入力
(4)	「保存」をクリック

(5)

「OK」クリック

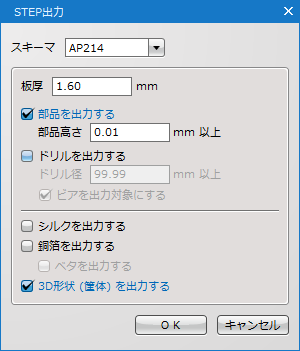

STEP出力設定画面

項目	内容
スキーマ	ファイル形式を設定します。 AP214/AP242の中から選択していただけます。
板厚	板厚を設定することが出来ます。
部品を出力する	チェックを入れると、部品を出力する事が出来ます。 ※部品高さ***mm以上は設定値以上の高さの部品のみ出力します。　ただし、STEP部品を設定した部品は高さに関係なく出力されます。
ドリルを出力する	チェックを入れると、ドリルを出力する事が出来ます。 ※ドリル径***mm以上は設定値以上のドリル径のみ出力します。 ※ビアを出力対象にする：チェックを入れると、ビアを出力対象にします。
シルクを出力する	チェックを入れると、シルクを出力することが出来ます。
銅箔を出力する	チェックを入れると、銅箔を出力することが出来ます。 ※ベタを出力する：チェックを入れると、ベタも出力対象にします。
3D形状（筐体）を出力する	チェックを入れると、追加した3D形状を出力します。
