回路図エディタ : 各種便利機能

未接続ピン

「未接続ピン」の機能を使えば、部品ダイアログを開くことなく、回路図シート上で「未接続ピン」の設定を行うことが可能です。
同じく「未接続」に設定されているピンを回路図シート上で「接続ピン」へと設定変更することも可能です。


「未接続ピン」に設定することで、ピンポイントが表示されなくなり、ERCで「未接続のピンを確認しますか?」の対象外となります。
また、「未接続ピンへの接続を確認しますか?」にて未接続にチェックが入っているピンに結線が接続されている場合はエラーとして検出されます。

未接続ピン設定方法
回路図シート上でピンを「未接続ピン」に設定する方法をご紹介します。
(1) 【回路図作成】
→【未接続ピン】をクリック
⇒未接続ピン設定モードとなります。

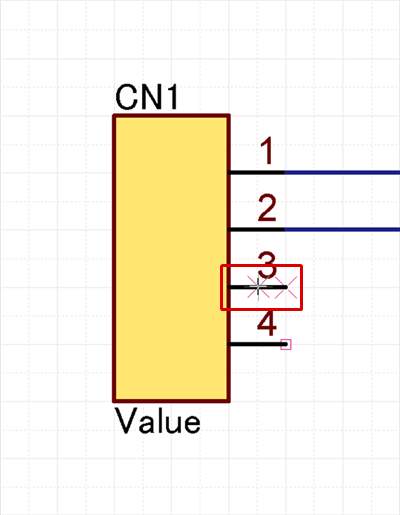

(2) 「未接続ピン」にしたいピンの上でクリック
「未接続ピン」になります。



回路図シート上でピンの「未接続ピン」を“解除”し「接続ピン」にする方法をご紹介します。
(1) 【回路図作成】
→【未接続ピン】をクリック
⇒未接続ピン設定モードとなります。
(2) 「未接続ピン」を“解除”して「接続ピン」にしたいピンの上でクリック
未接続ピン設定が解除され「接続ピン」になります。
