プリント基板CAD : 3D入力

STEP入力

QuadceptではPCBの設計画面にSTEPフォーマットのファイルを入力できます。
STEPファイルを読み込むと、3Dデータを基にした部品の外形線が取り込まれます。
これらの線を参照して部品を配置できます。

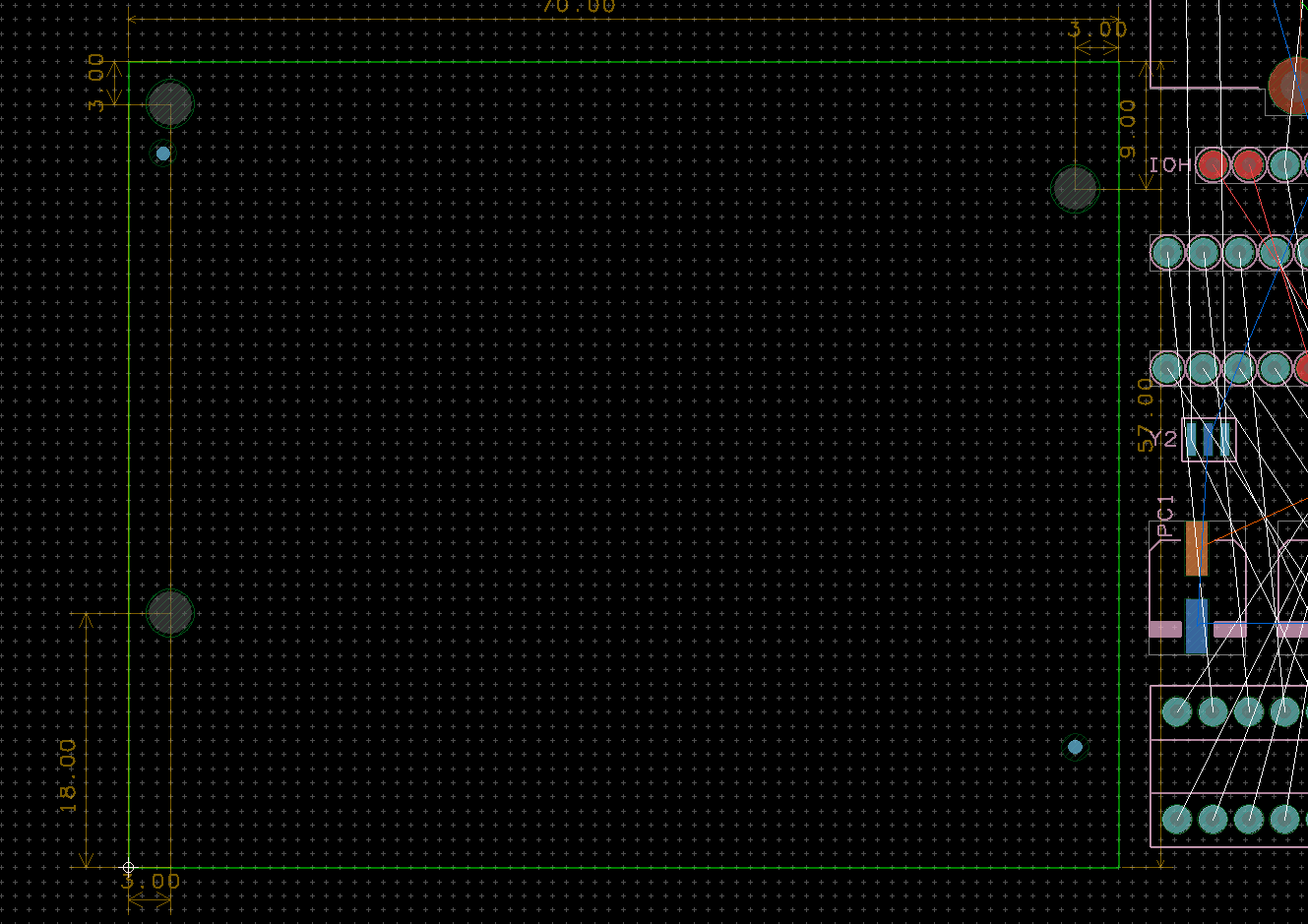

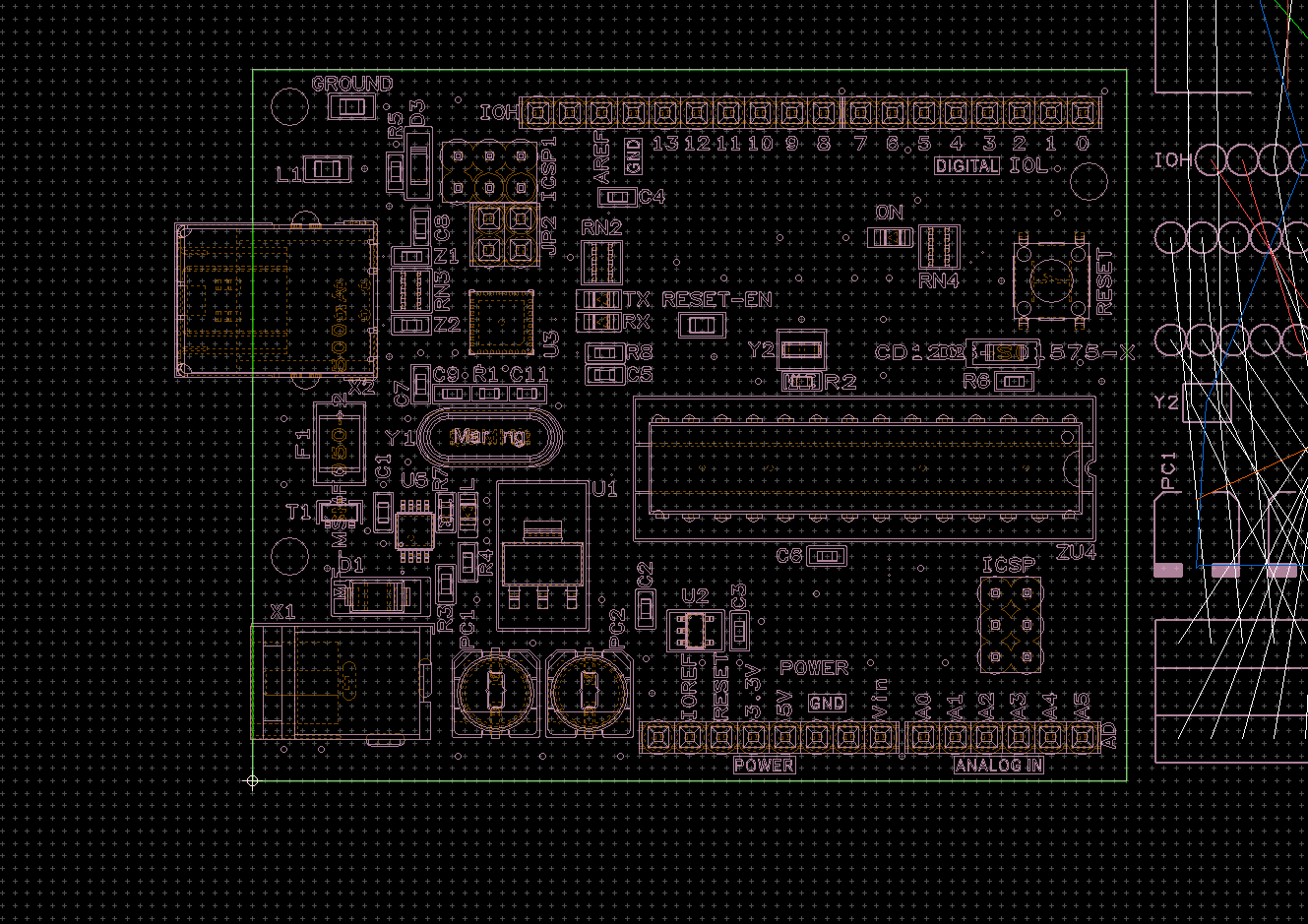

IDF入力前 IDF入力後



STEP入力
STEPファイルの入力方法を下記にご紹介します。

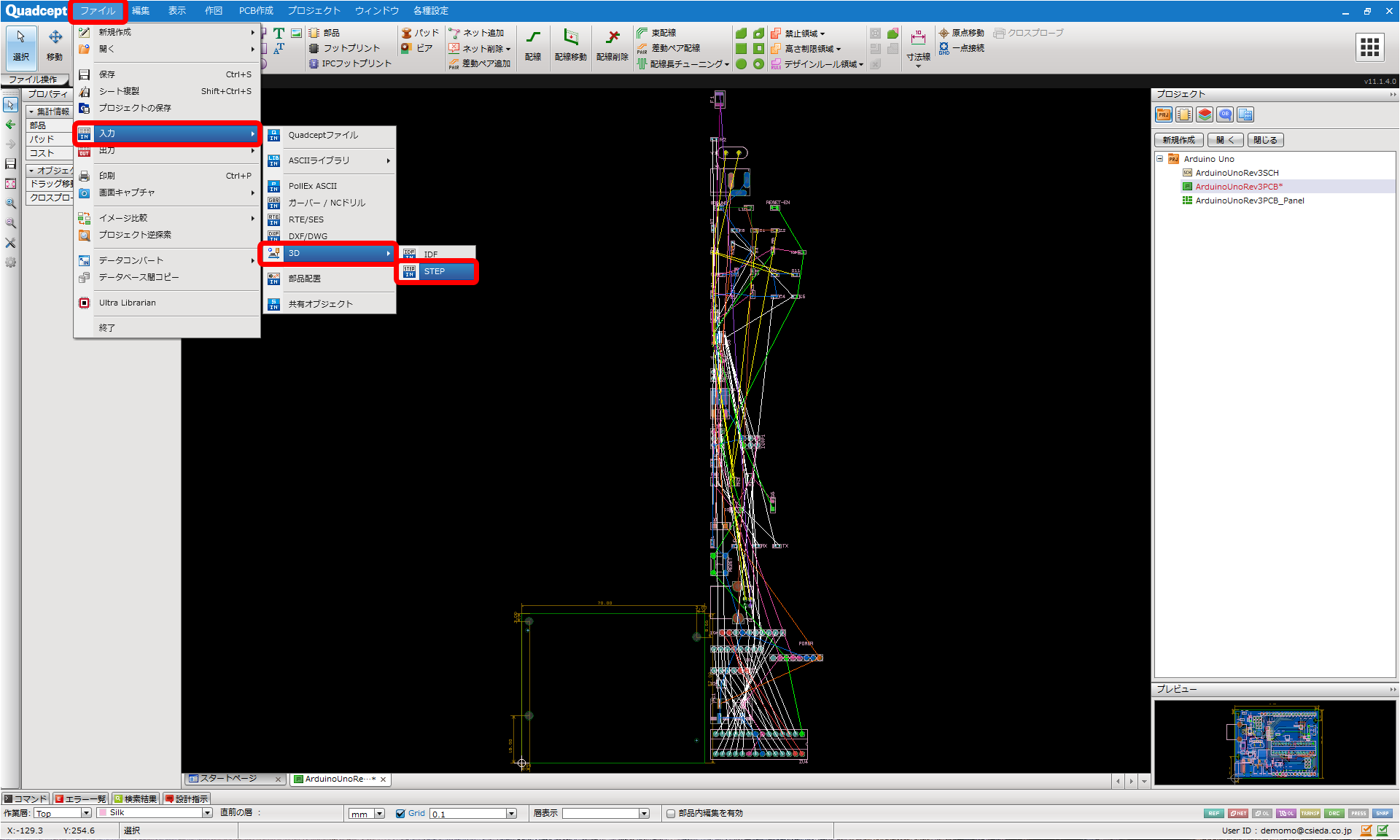

(1)

PCBシートを開き
【ファイル】
→【入力】
→【3D】
→【STEP】
を選択

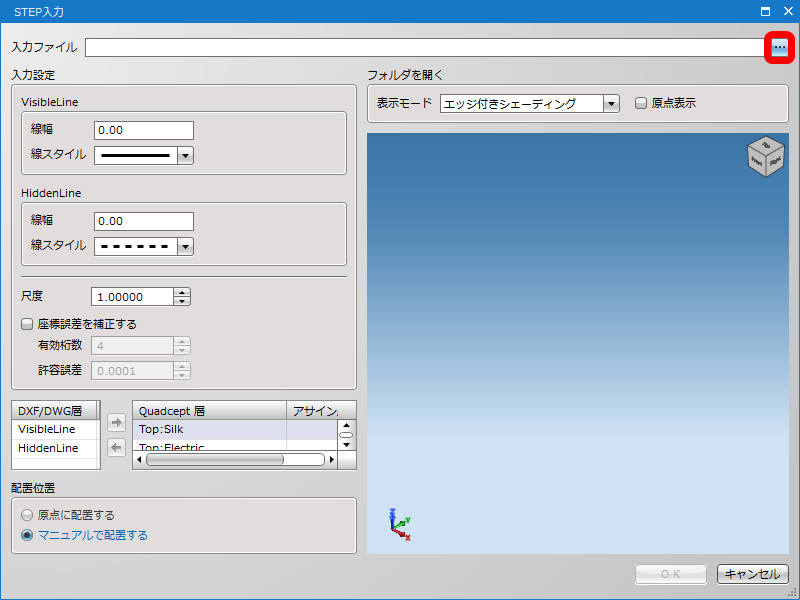

(2) 入力ファイルの【…】をクリック

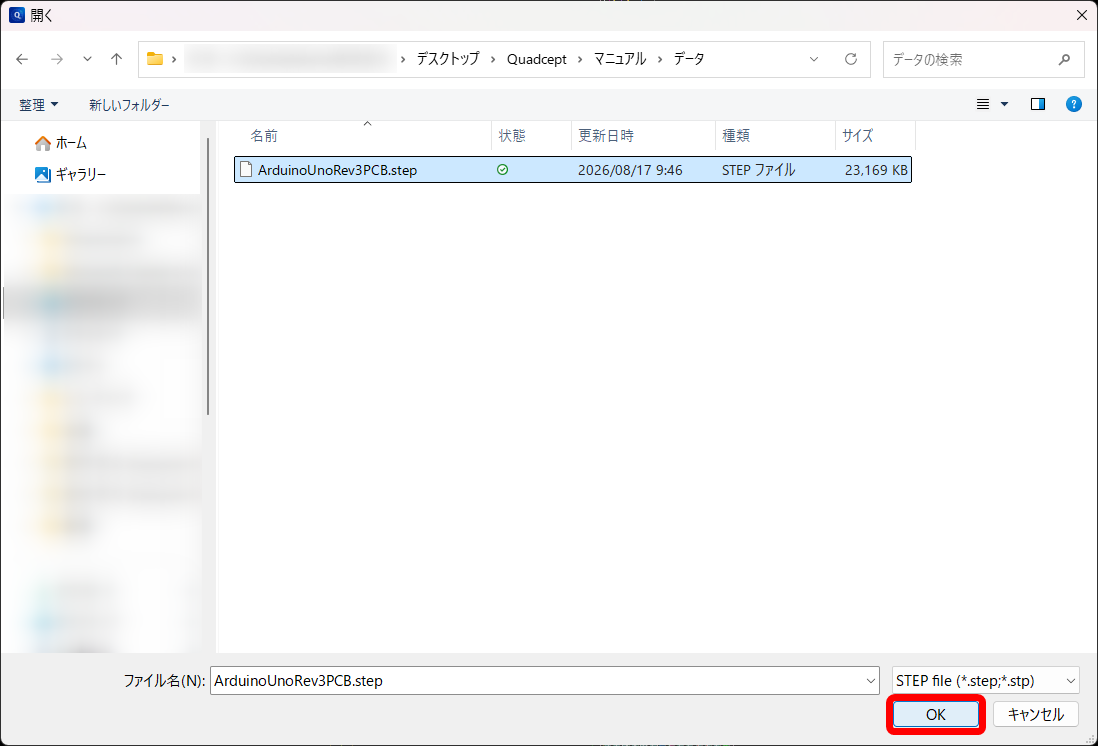

(3) エクスプローラが開きますので、入力するSTEPファイルを選択して、【OK】をクリック

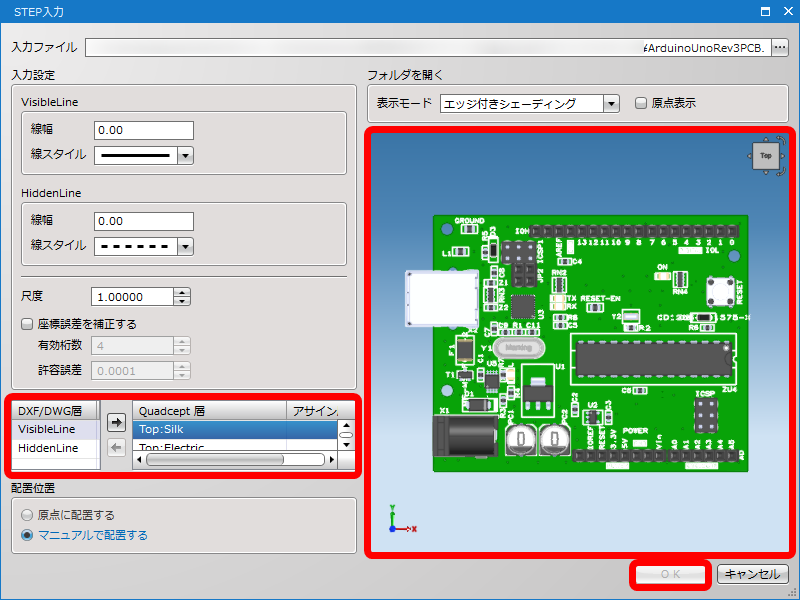

(4)

「DXF/DWG層」にて入力したいDXF/DWGデータと、「層」「アサイン層」にてDXF/DWGデータを読み込みたい層を指定。

間にある【→】をクリック。
(5)

ビューキューブを使用し、PCB画面に入力したい方向（アングル）に変更します。
(6)

全ての設定が完了したら、【OK】をクリック。
(7) STEPデータが入力されます。

※

原点に配置するを選択すると、STEPデータによっては原点位置が違うことがあります。

その場合、「マニュアルで配置する」を使用するなどしてください。



STEP入力設定
項目 内容

VisibleLine

VisibleLine（可視線）の線幅やスタイルを変更することが出来ます。

HiddenLine

HiddenLine（隠れ線）の線幅やスタイルを変更することが出来ます。

尺度

STEPデータ入力する際にデータの尺度（拡大・縮小の縮尺）を設定できます。
設定の範囲は「0.00001～10.00000」となります。

配置位置

読み込んだSTEPデータを「原点に配置する」か「マニュアルで配置する」かを選択することができます。

表示モード

表示モードを変更することが出来ます。
原点表示：クリックすると、基板に原点が表示されます。
