Quadceptでは、PCBで設定したDRC設定を回路図に転送することが出来ます。



---

PCB設定転送方法

PCB側で設定された内容を、回路図に転送する方法をご紹介します。

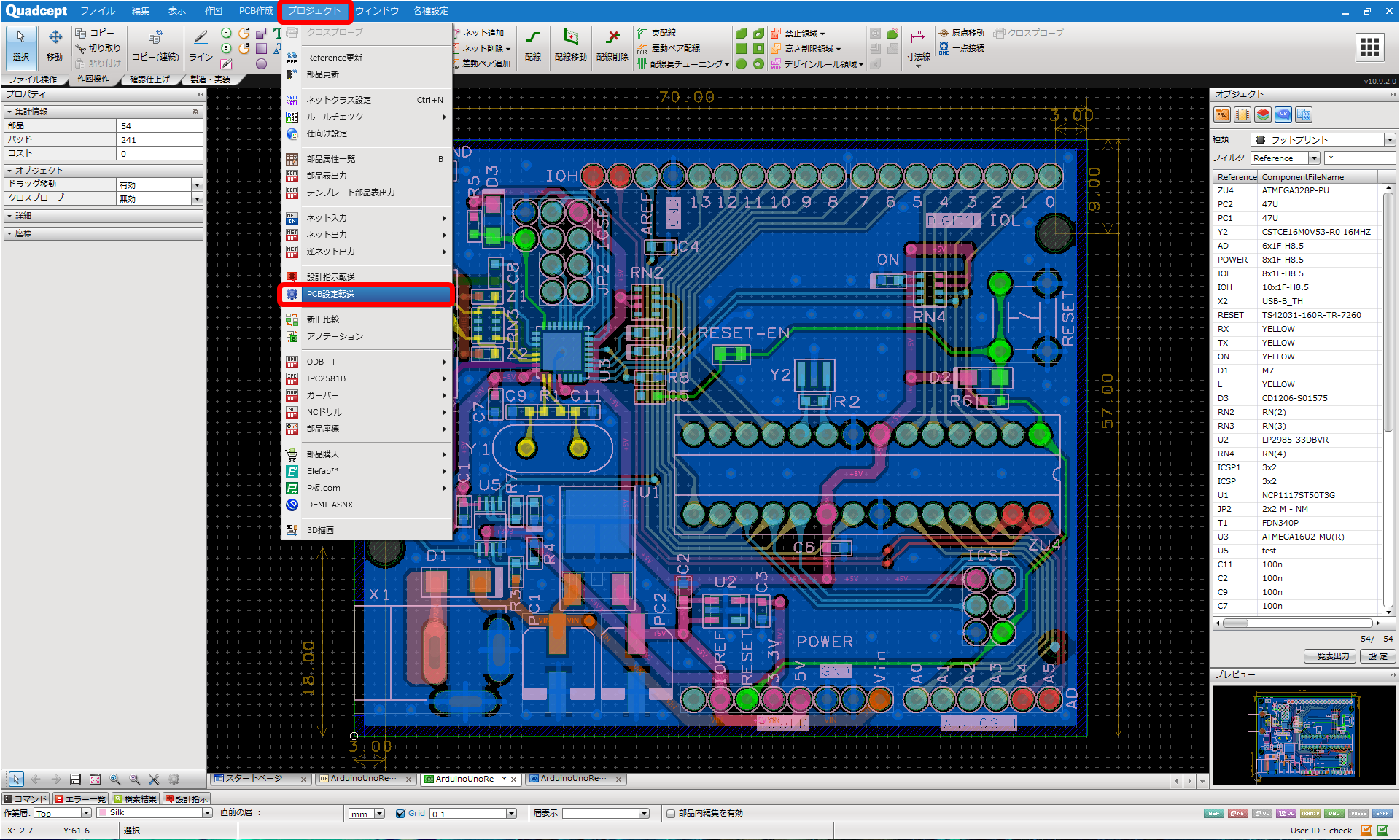

(1) 【プロジェクト】→【PCB設定転送】をクリック

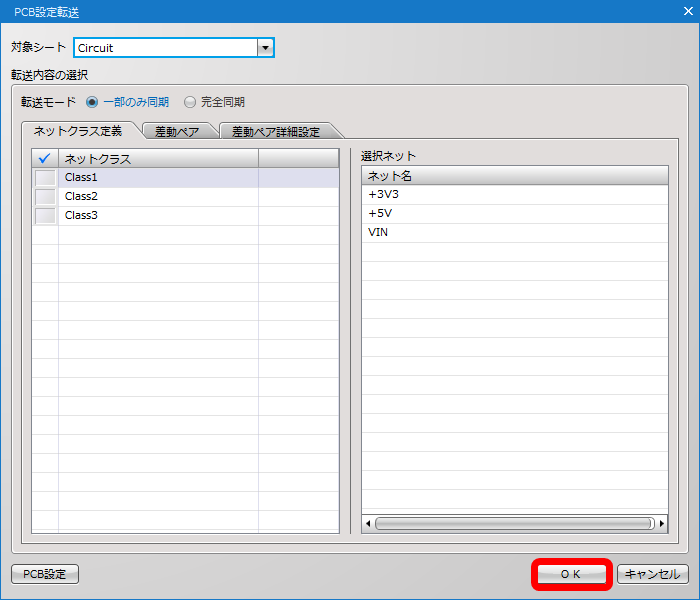

(2) 「転送内容の選択」を設定し、【OK】をクリックします。 ※ 「転送内容の選択」で設定された内容は同期されます。 同期処理により、回路図上で設定されている内容が削除される場合がありますので、ご注意ください。

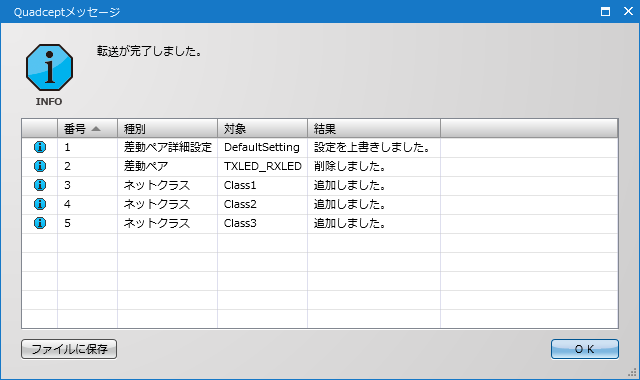

(3) 転送が完了し、転送された内容が表示されます。 ※ 【ファイルに保存】をクリックすると、転送された内容をCSV出力することができます。

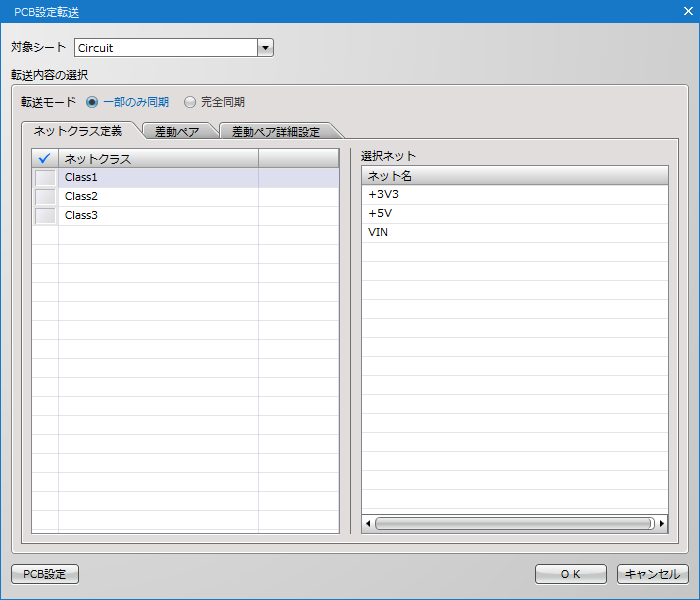

転送内容の選択

項目	内容
転送モード	一部のみ同期：任意で転送する内容を選択し同期することができます。 完全同期：すべての内容が転送され、同期されます。
ネットクラス定義	転送するネットクラスを選択します。
差動ペア	転送する差動ペアを選択します。
差動ペア詳細設定	転送する差動ペア詳細設定を選択します。
