Spiceピンオーダー

Quadceptでは、LTspiceと連携するために、ピンにSpiceピンオーダーの設定が必要になります。この設定は選択したデバイスタイプによって設定が異なります。

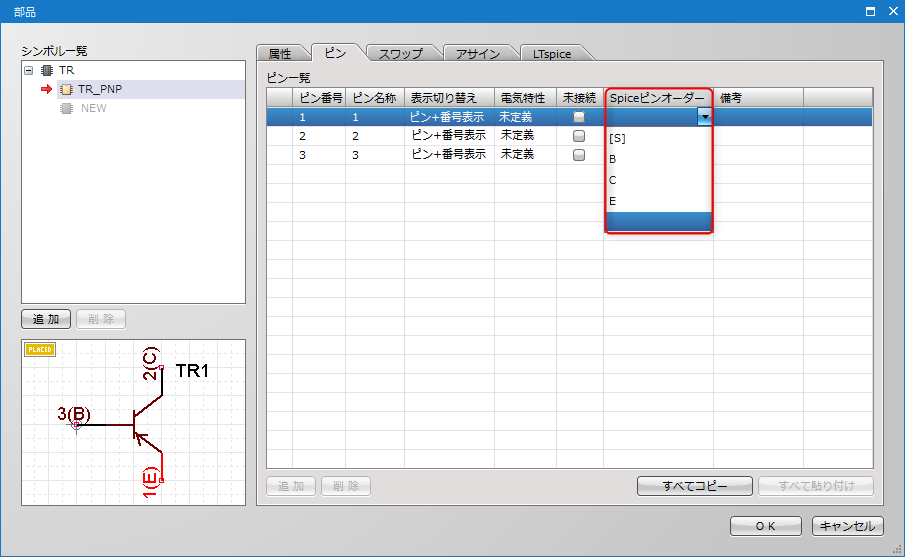

例えばデバイスタイプで"Q-Bipolar Junction Transistors"を選択した場合、部品編集画面の「ピン」タブにある「Spiceピンオーダー」にて設定します。ベースピンには"B" コレクタピンには"C" エミッタピンには"E" を設定します。

詳細手順は各デバイスタイプを参照してください。

デバイスタイプごとにSpiceピンオーダーの内容が変わります。詳しくはデバイスタイプを確認してください。
