一括角処理についてご紹介します。
角処理とは面取りとも呼ばれることがあります。

接合しているラインの角や面の角を一括で「Cカット」「Rつけ」にて処理する機能です。
フットプリント作成時のシルクやPCB設計上のベタや配線の角を一括で処理する場合などに便利です。
※対象オブジェクトは以下をご確認ください。

Cカット	Rつけ



---

一括角処理方法

一括角処理の方法をご紹介します。

(1) 【編集】 →【一括角処理】 を選択

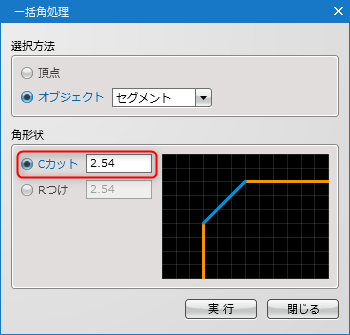

(2) 選択方法を選択します。 (3) 角形状を選択し、値を設定します。   ※選択方法の設定については以下を参照ください・

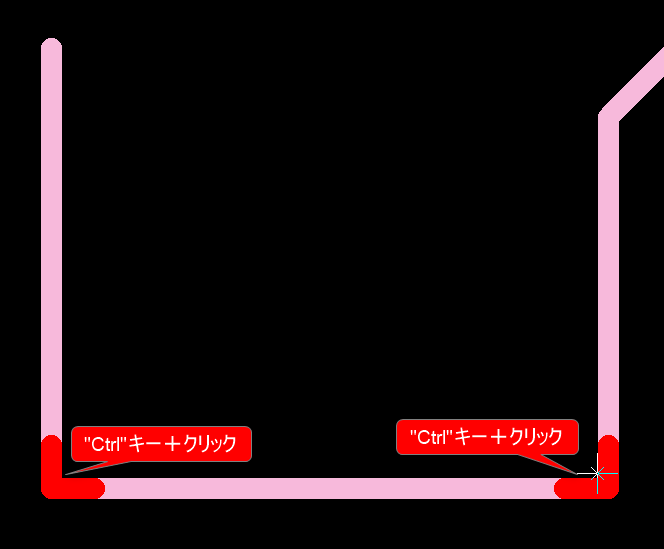

(4) キーボードの【Ctrl】キーを押しながら、角処理したい接続したいコーナーを順番にクリックします。 ※ドラッグによる範囲選択も可能です。

(5) 【実行】ボタンをクリックします。
クリックした角が処理されます。





選択方法の設定

頂点の場合	オブジェクト：セグメントの場合	オブジェクト：ひと繋がりの場合 ※対象は配線のみ
角処理したい線分の頂点をCtrl＋クリック	角処理したい線分をCtrl＋クリック	角処理したい配線をクリック

オブジェクトの「ひと繋がり」は配線のみ使用可能です。



値の設定方法

Cカット = 2.54mmの場合	Rつけ = 2.54mmの場合



角処理の対象オブジェクト

角処理は以下のオブジェクトに対応しています。

塗りオブジェクト	ライン・配線
・ベタ（動的ベタ・静的ベタ） ・デザインルール領域 ・禁止領域 ・カットアウト ・部品領域 ・塗り図形	・ライン ・円弧 ・配線 ・角配線 ※角配線のRつけは対象外
