新規作成時の回路図図面枠の設定を行います。あらかじめ作成した図面枠を指定する方法となります。

プロジェクトの設定画面の表示方法はプロジェクト設定についてをご覧ください。



設定方法、クリア方法

図面枠設定方法
図面枠設定をクリアする方法



---

図面枠設定方法

回路図新規作成時に適用される図面枠を指定する方法をご紹介します。

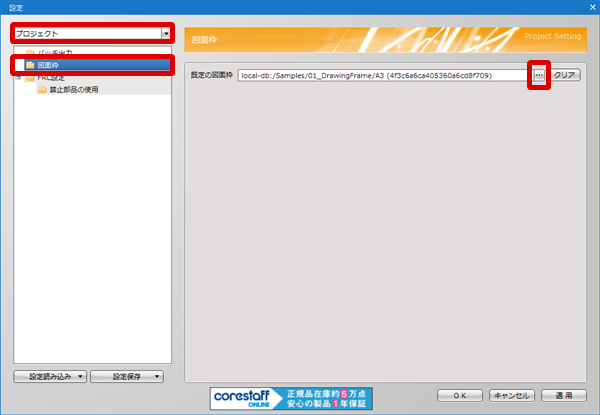

(1) プロジェクトを開いた状態で、上部メニューバーから 【各種設定】→【環境設定】に進む。

(2) ダイアログ左上から【プロジェクト】に変更する。

(3) ツリーを『図面枠』項目にし初期設定にしたい図面枠を「･･･」から選ぶ。

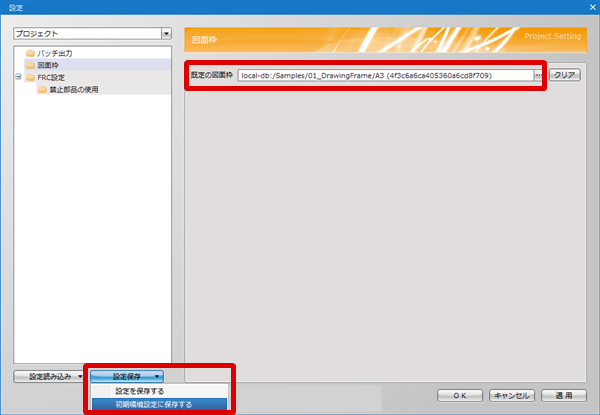

(4) ダイアログ左下のプルダウンから 「初期環境設定に保存する」を選択する。

(5) 図面枠にチェックを付ける。

(4) 初期環境設定が完了します。

上記の他にも、【環境設定】→【初期環境設定】→【プロジェクト】に対して
保存されたプロジェクト設定を適用した場合でも、図面枠を初期環境に設定することが可能です。

図面枠設定をクリアする方法ｚ

回路図新規作成時に適用される図面枠をクリアする方法をご紹介します。

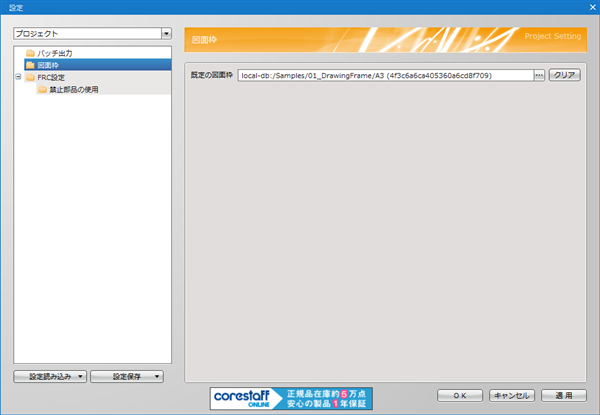

(1) 「クリア」をクリック

規定の図面枠がクリアされます。

図面枠の作成方法については図面枠の作成をご覧ください。

設定の保存方法

設定を保存したり、読み込むことができます。詳しくは初期環境設定を参照してください。
