回路図エディタ : 回路図設定

部品属性一覧(設定)

部品属性一覧設定では、「部品属性一覧」ダイアログに表示する属性を設定することができます。

回路図の設定画面の開き方は回路図の設定についてをご覧ください。

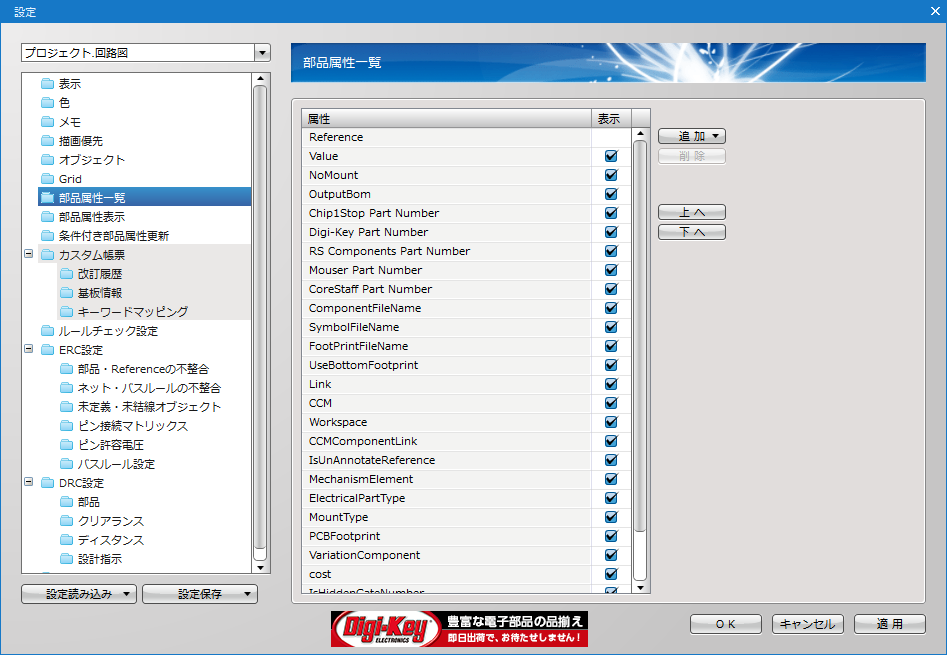

部品属性一覧設定画面

部品属性の追加/削除方法

部品属性一覧に表示する部品属性を追加/削除する方法をご紹介します。

部品属性の追加方法(新規)
部品属性の追加方法(リスト)
部品属性の削除方法

部品属性の追加方法(新規)
属性名を新規に入力し、部品属性を追加する方法をご紹介します。
(1) 「追加」
→「新規」
をクリック
(2) 属性名を入力し、「OK」をクリック
入力した名称で部品属性が追加されます。



部品属性の追加方法(リスト)
部品属性をリストから選択し、追加する方法をご紹介します。
(1) 「追加」
→「リスト」
をクリック

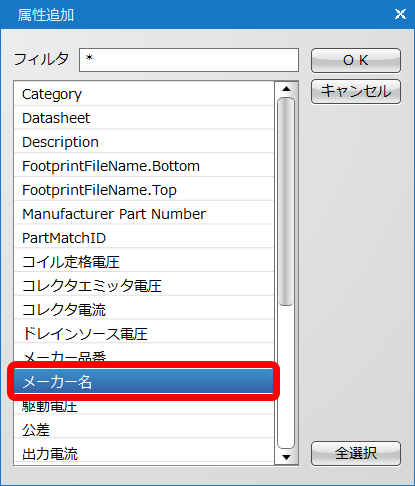

(2) 一覧から追加したい属性を選択し、「OK」をクリック

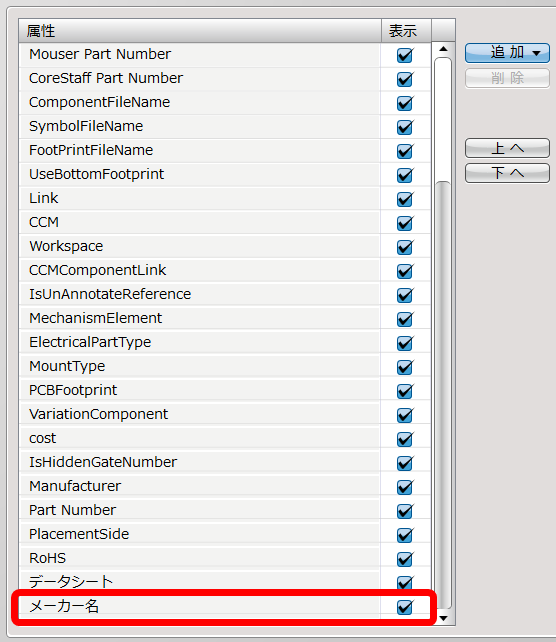

選択した属性が追加されます。



部品属性の削除方法
部品属性を削除する方法をご紹介します。
(1) 削除したい属性を選択
(2) 「削除」をクリック
選択した属性が削除されます。



部品属性一覧設定画面について

部品属性一覧設定画面

項目 内容

属性

部品属性一覧画面に表示される部品属性の一覧です。

表示

部品属性一覧画面での属性の表示/非表示を切り替えることができます。
チェックあり: 部品属性を表示
チェック無し: 部品属性を非表示

追加(新規)

属性名を入力し、部品属性を追加することができます。

追加(リスト)

部品属性をリストから選択し、追加することができます。

削除

選択した部品属性を削除することができます。

上へ

選択した属性を上へ移動することができます。

下へ

選択した属性を下へ移動することができます。
