回路図設計の流れ

回路図設計の流れを以下にご紹介します。

回路図設計

部品のシンボルを配置し、結線をつなげることで電子・電気回路図面を作成します。
そのつながり情報を後工程であるプリント基板設計（アートワーク）に連携することができます。

■	前準備
	図面枠を用意する ⇒図面枠の作成
	ピンを用意する ⇒ピンの作成
	シンボルを用意する ⇒シンボルの作成
	部品を用意する ⇒部品の作成

設計に必要な、図面枠や部品のデータを用意します。
部品はピン⇒シンボル⇒部品と作業段階があります。

■	回路図の新規作成
	回路プロジェクトを新規作成する ⇒回路プロジェクトの新規作成

まず、回路図設計用プロジェクトと回路図面を新規作成します。

■	部品を配置する
	部品配置 ⇒部品を配置する
	Referenceを更新する ⇒Referenceの更新

図面上に部品を配置していきます。
回路の動作が分かりやすくなるよう考慮して配置します。
複雑になる場合は図面を複数枚に分けるなども検討します。

■	結線をつなげる
	結線をつなげる ⇒結線作業について
	バス結線でつなげる ⇒バス配線
	ラベルでネットを指定する ⇒ラベル配置と編集
	ポートを配置する ⇒ポートの配置
	ポートアドレスを表示する ⇒ポートアドレス操作

結線をつなげて、回路図を書き上げます。

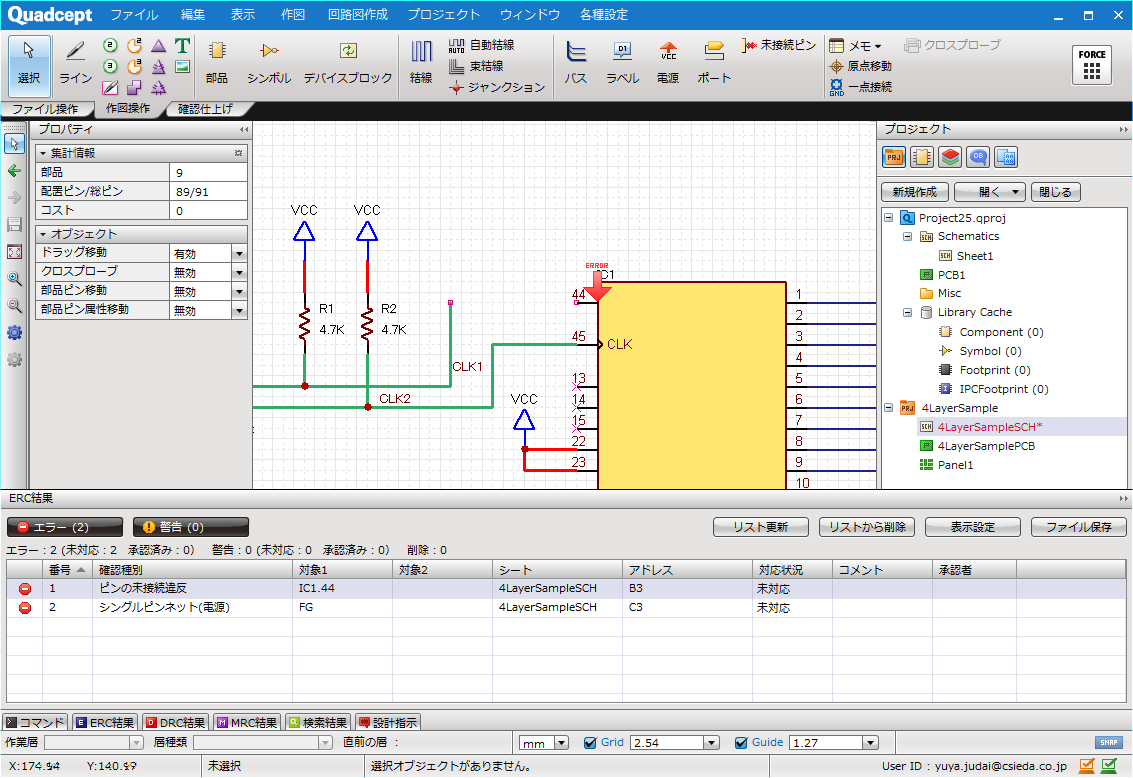

■	回路図検証（ＥＲＣ／ＤＲＣ）
	回路図の電気的つながりのチェックを行う ⇒ERC実行
	回路図の見た目のチェックを行う ⇒DRC実行

回路図のつながりや表示に問題がないかをチェックします。

■	各種出力
	部品表を出力する ⇒部品表出力
	ネットリストを出力する ⇒ネットリスト出力
	印刷する ⇒回路図印刷

ネットリスト、部品表、図面の印刷を行って回路図作成は完了です。

このあとPCB転送（ネットの読み込み）を使って簡単にPCB設計を始めることができます。
※PCB転送をする前に、図面の部品に対してフットプリントの登録が必要になります。
詳しくはフットプリントアサイン（PCB部品割り当て）を参照してください。
　
