Quadcept : 部品連携

部品検索方法(Digi-Key)

Digi-Key検索画面では、Digi-Key社が持つ部品の検索ができ、部品コストや在庫、廃番等の情報を確認することが可能です。また、Digi-Key部品のPart NumberをQuadceptの部品属性として登録することでDigi-Key社のウェブサイトとダイレクトに連携することができ、簡単かつスピーディーに部品発注まで行うことができます。

画面説明

  項目 内容
(1)

部品カテゴリ

部品カテゴリの一覧になります。カテゴリを選択することで、検索結果一覧にそのカテゴリに属する部品が表示されます。

(2)

フィルタ

フィルタを設定することができます。メーカー名や梱包形態等、細かく検索条件を設定することが可能です。

(3)

検索結果一覧

検索結果の一覧が表示されます。



Digi-Key部品検索方法
Digi-Key部品の検索方法をご紹介します。
(1) 部品ダイアログを開く

※部品ダイアログの開き方につきましては、こちら(回路図/PCB)をご参照ください。
(2) 「Digi-Key Part Number」右横のインフォメーションアイコンをクリックし、【検索】を選択

⇒Digi-Key検索画面が表示されます。

※部品ダイアログの他にも部品作成シート、部品属性一覧(SCH/PCB)からも同様の操作でDigi-Key部品検索画面を開くことが可能です。
(3) 検索したい部品カテゴリを選択
(4) 検索条件を設定し、「フィルタの適用」を選択

※フィルタ機能の詳細については、フィルタ設定についてをご覧ください。
検索結果が表示されます。
検索ボックスにメーカー型番等の検索ワードを指定して検索を行うことも可能です。

部品カテゴリの一覧やフィルタ機能と組み合わせることによりスピーディーに部品の検索を行っていただけます。
検索後は、「もっと見る」をクリックすると検索結果一覧に詳細な情報が表示されます。
「Digi-KeyPartNumber」をクリックすると、Digi-Key部品の詳細情報が確認可能です。

※青色のリンクは全てブラウザで開くことができ、より詳細な情報を確認できます。

※部品詳細画面の各属性は、Quadceptの部品属性として取り込むことも可能です。詳しくはこちらをご確認ください。

また、「Digi-KeyPartNumber」右横の「」アイコンをクリックした場合は、Digi-Keyウェブサイトの部品詳細ページをブラウザで開くことが可能です。

検索結果一覧に表示される検索数は最大で100件までとなります。

[Digi-Key部品詳細]ウィンドウ上の情報はリードオンリーとなります。テキストの選択、コピーは可能ですが編集することはできません。




フィルタ設定について

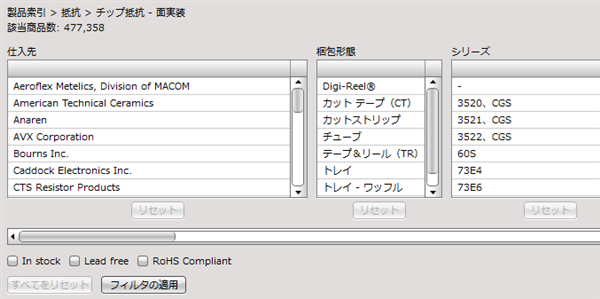

フィルタ画面

項目 内容

各検索条件一覧

クリックすることで選択。再度クリックすることで選択を解除することができます。
検索条件は複数選択が可能です。

リセット

各検索条件一覧の中で選択された検索条件をリセットします。

In stock

チェックを付けることで、在庫有りの部品のみを表示させることが可能です。

Lead free

チェックを付けることで、Lead freeの部品のみを表示させることが可能です。

RoHS Compliant

チェックを付けることで、RoHSに準拠した部品のみを表示させることが可能です。

すべてをリセット

全ての検索条件をリセットします。

フィルタの適用

フィルタを実行します。



検索結果一覧について

検索結果一覧画面

項目 内容

Digi-Key Part Number

品番をクリックすることでDigi-Key部品の詳細情報を別ウィンドウで表示します。

」アイコン

クリックすることでDigi-Key部品の詳細情報をブラウザで開きます。

もっと見る

クリックすることで検索結果一覧に、より詳細なDigi-Key部品情報を表示します。
