プリント基板CAD : 表示オプション

ネット色表示切り替え

PCB設計時の各ネットオブジェクトの表示色を切り替える機能です。
層色で表示することやネット色で表示することができます。

※ネット色表示をOFFしていてもラッツにはネット色がついて表示されます。
 作成された配線は層表示色ですが、配線作業の指針となるラッツはネット色となりますので効率的に作業ができます。

表示状態 設定状態は
環境設定の作図:PCBにて確認できます。
(メニューの切り替えと連動しています。)
表示

「層色で表示」

ネットオブジェクトを
層色で表示します。

「ネット色で表示」

ネットオブジェクト全てを
ネット色で表示します。




ネット色表示切り替え
ネット色の表示を切り替える方法をご紹介します。
ネット表示色は、ネットに対して色分けした表示色をオブジェクトに適用するメニューになります。
ネット色で表示していない場合は層で定義した色が適用されます。
環境設定画面の開き方につきましては環境設定についてをご覧ください。

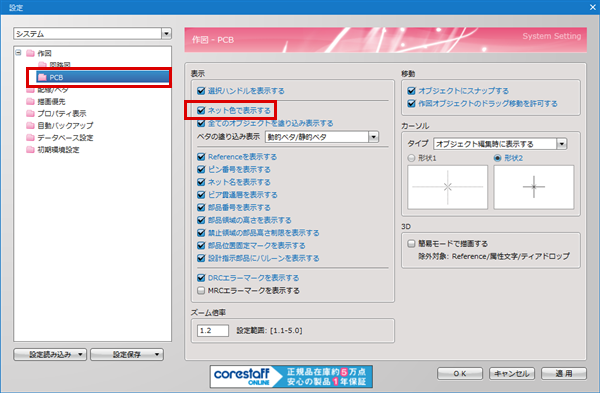

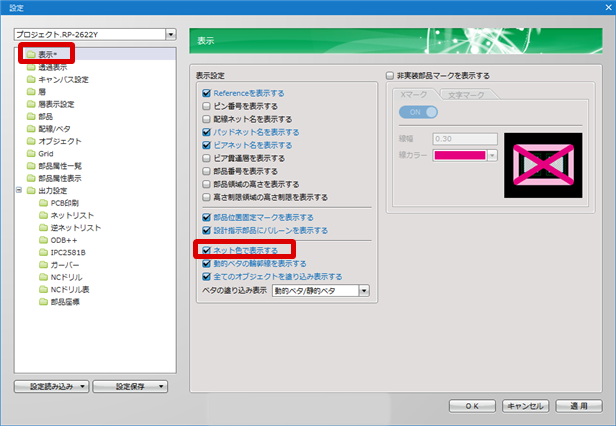

(1) 『作図:PCB』項目の「ネット色で表示する」の
チェックをオン/オフ

その他、ショートカットキー「U」や表示・機能切り替えアイコンからも表示の切り替えが可能です。
