プリント基板CAD : 3D描画
3Dものさし機能
Quadceptの3D描画機能では、ものさしを利用することが可能です。
ものさし機能は２点間の距離を計測する機能です。
・ものさしモードの開き方
・測定方法
・詳細設定
断面表示モード中にものさしを利用することもできます。

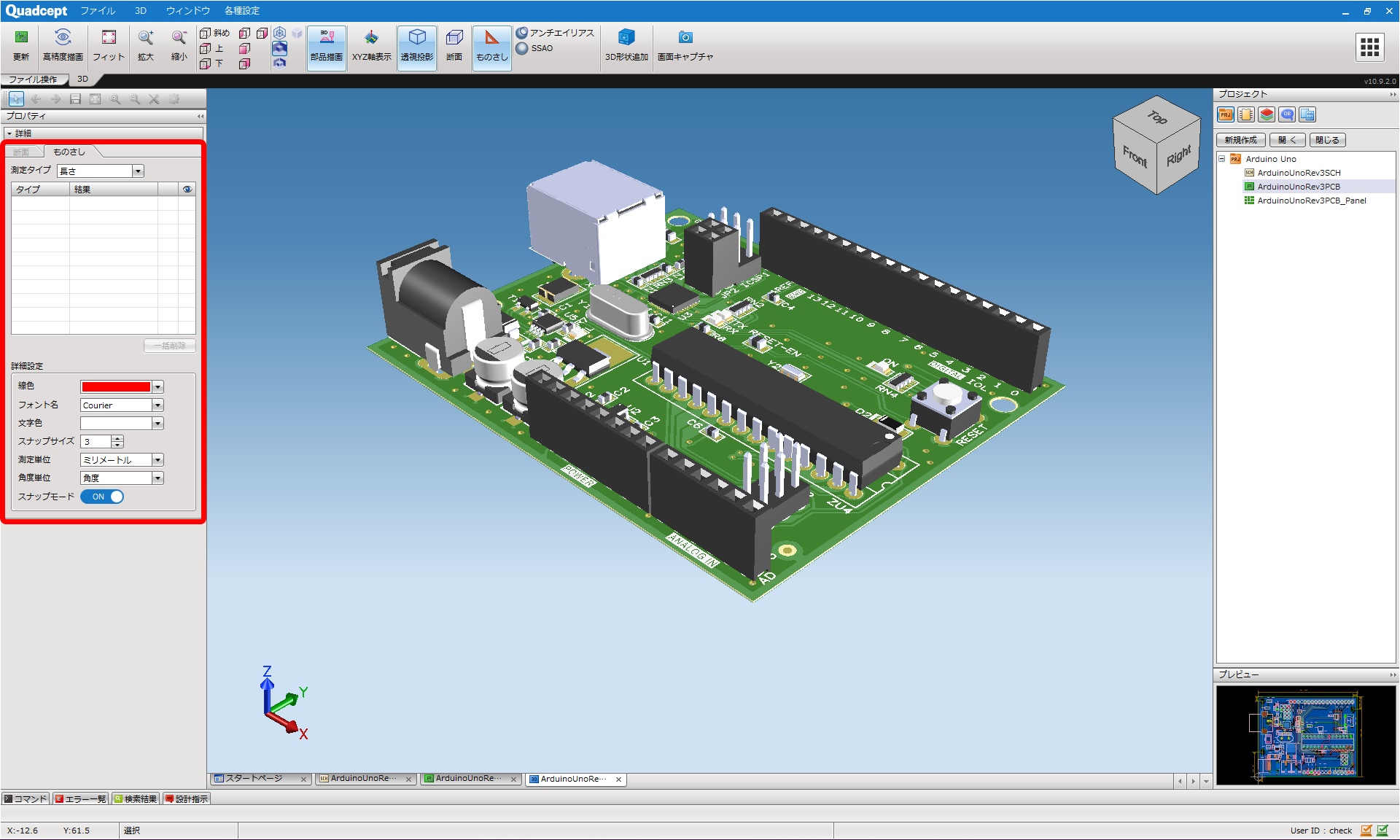

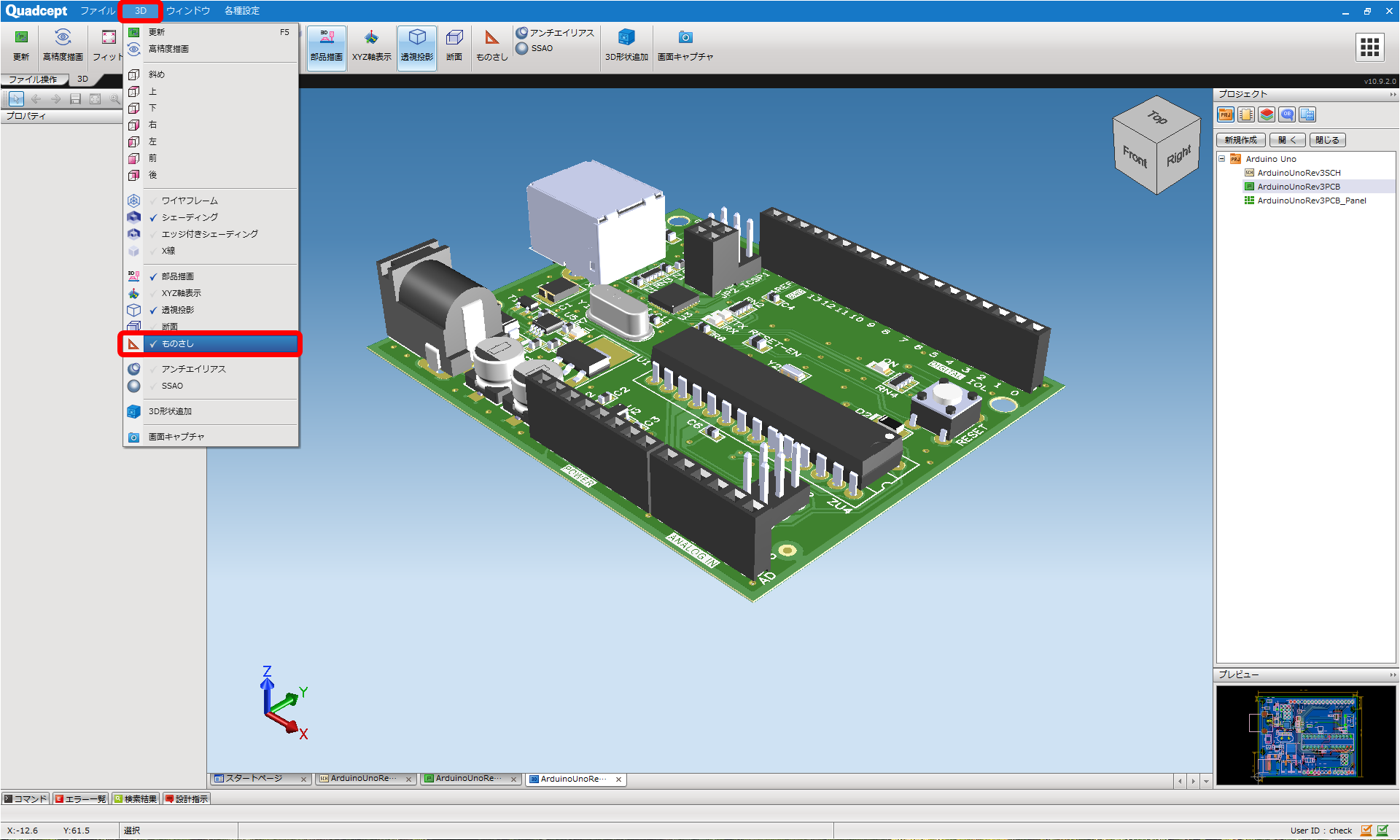

ものさしモードの開き方
|
 |
|
|

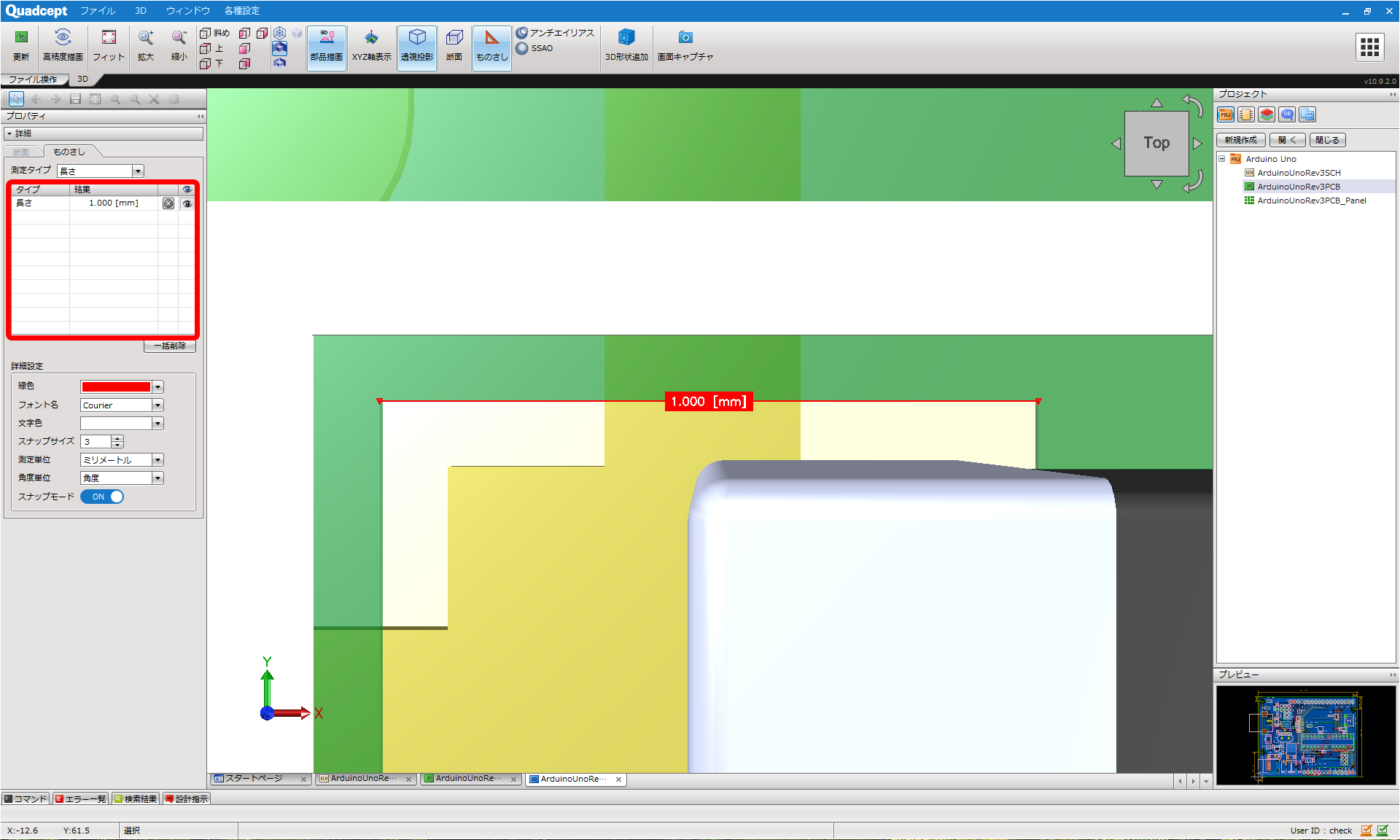

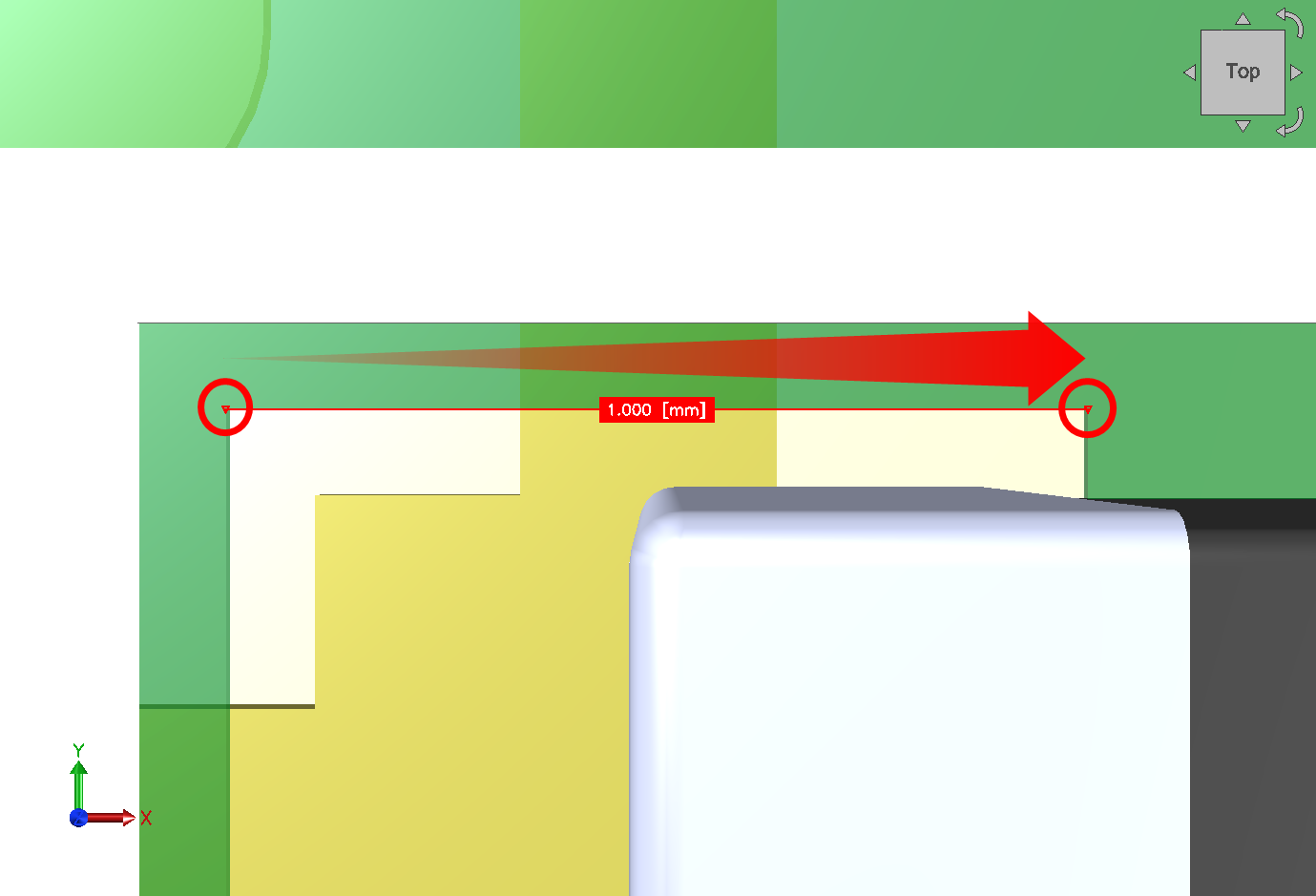

測定方法
|
 |
|
|
|
|
|
 |
詳細設定
測定タイプ
| 選択箇所 | 説明 | 写真（例） |
|

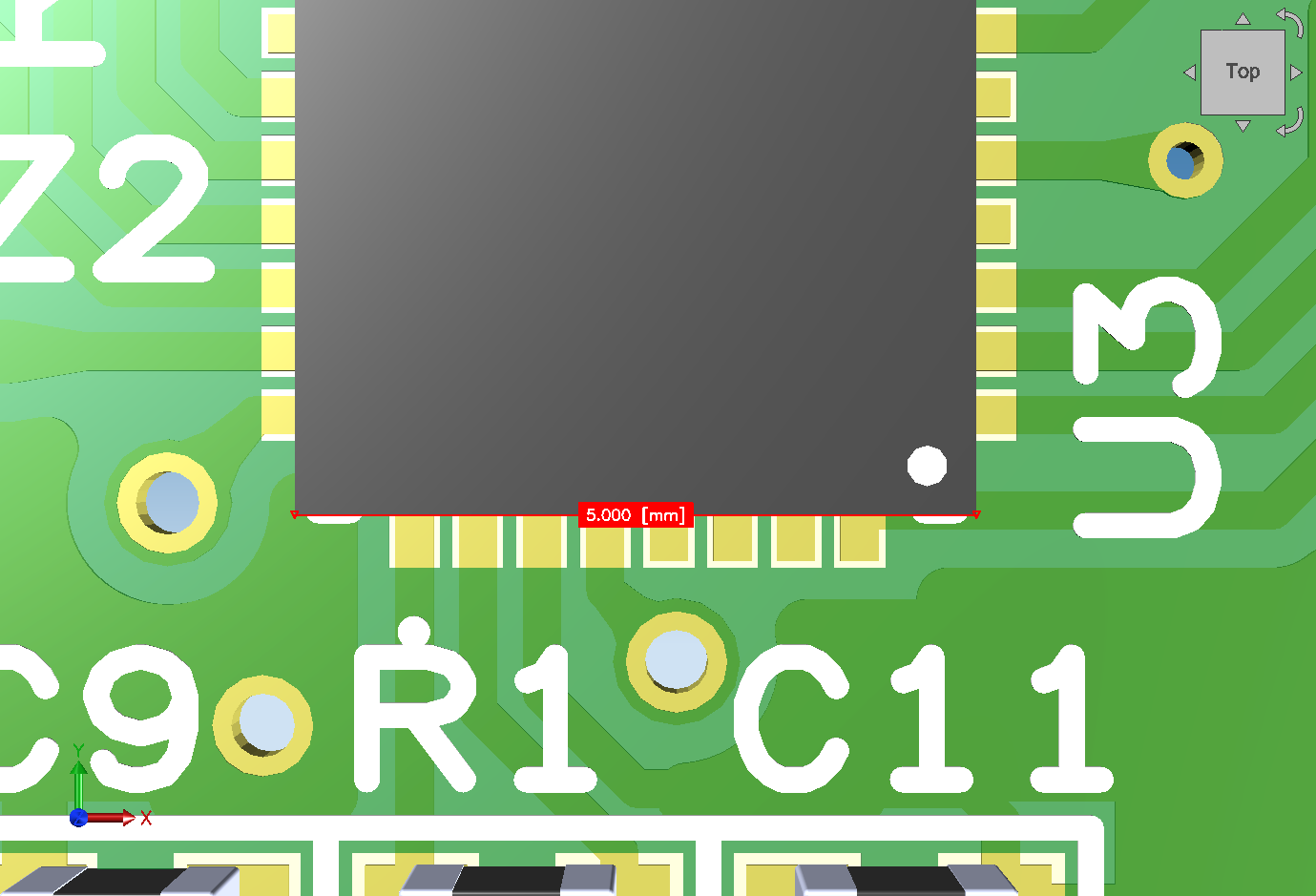

長さ |
クリックした2点の長さ（距離）を測定します。 |
 |
|

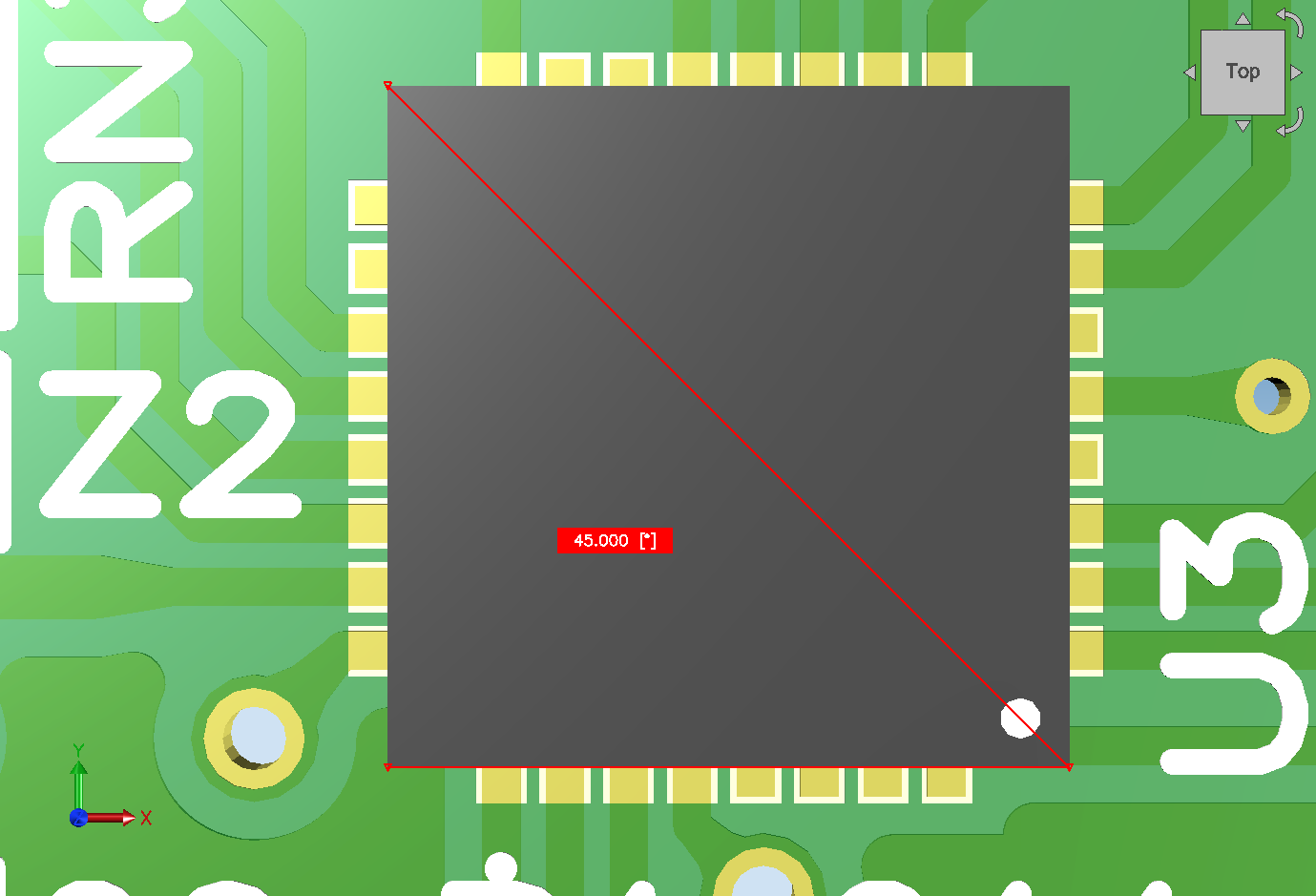

角度（頂点） |
クリックした3点で形成される頂点の角度を測定します。 |
 |
|

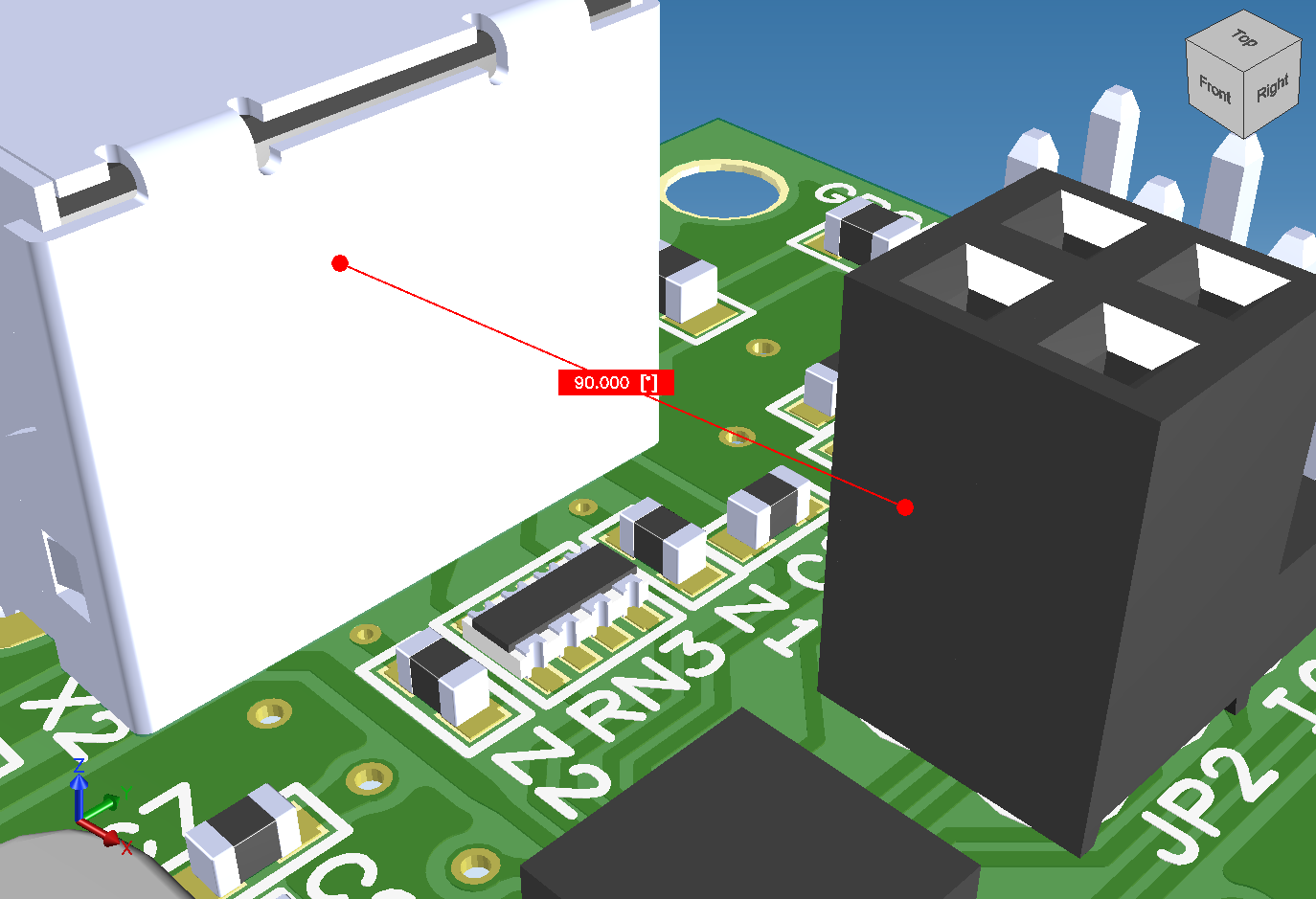

角度（平面） |
クリックで選択した面と面の角度を測定します。 |
 |

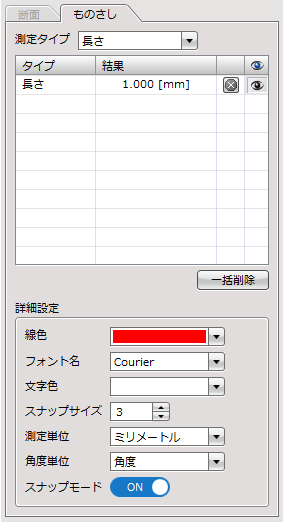

詳細設定
| 項目名 | 内容 |
|
線色 |
測定した線と文字背景の色を変更することができます。 |
|
フォント名 |
文字のフォントを変更することができます。 |
|
文字色 |
文字色を変更することができます。 |
|
スナップサイズ |
スナップサイズを変更することができます。 |
|
測定単位 |
測定の単位を変更することができます。 |
|
角度単位 |
角度単位を角度（°）とラジアン（rad）から選択することができます。 |
|
スナップモード |
スナップモードのON/OFFを選択することができます。 |
