デバイスタイプ コイル L-Inductors

デバイスタイプ コイル L-lnductorsについて、ご説明します。

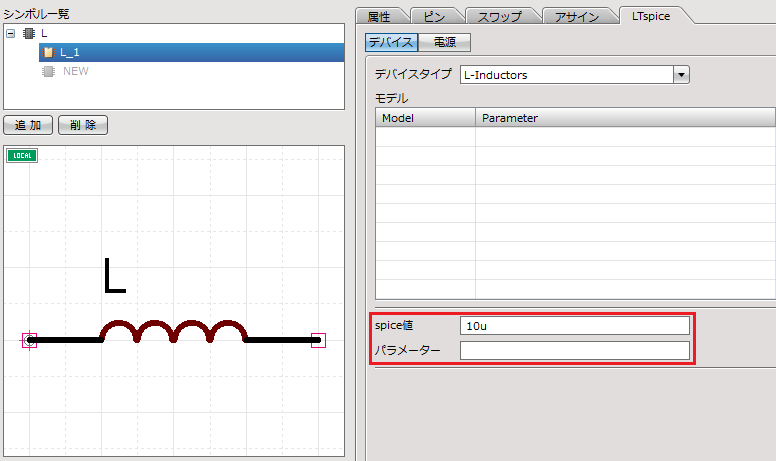

spice値とパラメーター設定

spice値には"容量値"をに入力します。パラメーターには、等価の直列抵抗、並列抵抗、並列分流容量、並列の数、初期電圧、温度を指定することが可能です。等価回路は下記になります。

       コイルの内部構造

設定値一覧
項目 内容
spice値 容量値を入力します。 ※Hは省略
例 10u 220n
パラメーター
 ※省略可能
等価の直列抵抗、直列インダクタンスの分流抵抗、並列抵抗、並列分流容量、並列単位の数、温度、初期電圧を
入力します。※初期電圧は時間軸解析でDC動作点の"解析を省略"にチェックがある場合にのみ有効
直列抵抗 Rser=値 並列抵抗 Rpar=値 並列分流容量 Cpar=値 並列単位の数 m=値 温度 temp=値 初期電圧 ic=値

Rser=10 Rpar=5 Cpar=3p m=1 temp=27 ic=5
Rser=10 Rpar=5 Cpar=3p

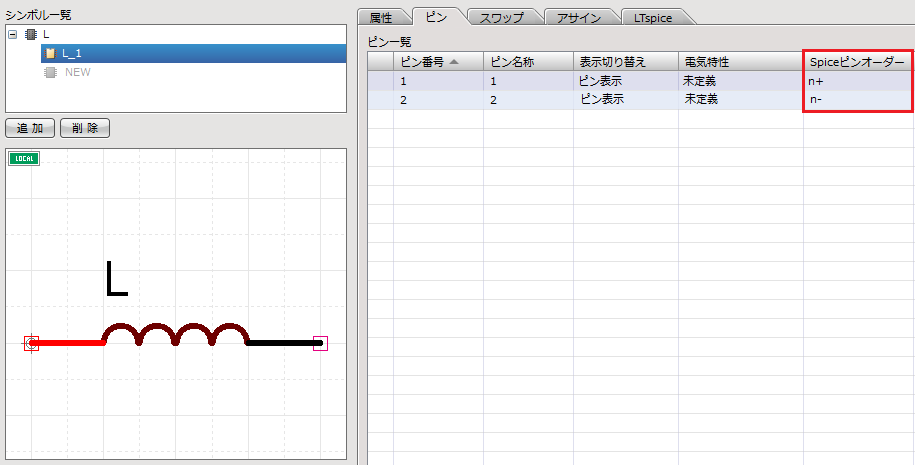

Spiceピンオーダー設定

Spiceピンオーダーは、+電圧側のピンに"n1"、-電圧側のピンに"n2"と設定してください。

ピンオーダー
Spiceピンオーダー シンボルピン番号
n+ +電圧側のピンを設定
n- -電圧側のピンを設定

※設定が逆の場合、LTspice連携後の電流値がマイナスに表示されるので注意してください。
