プリント基板CAD : DRC/MRC設定

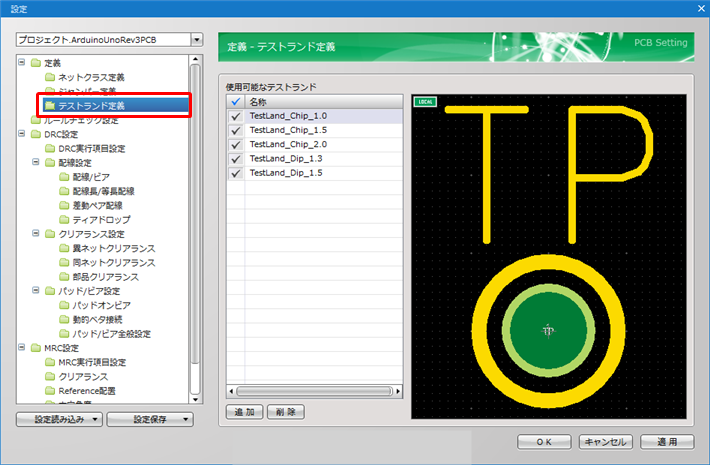

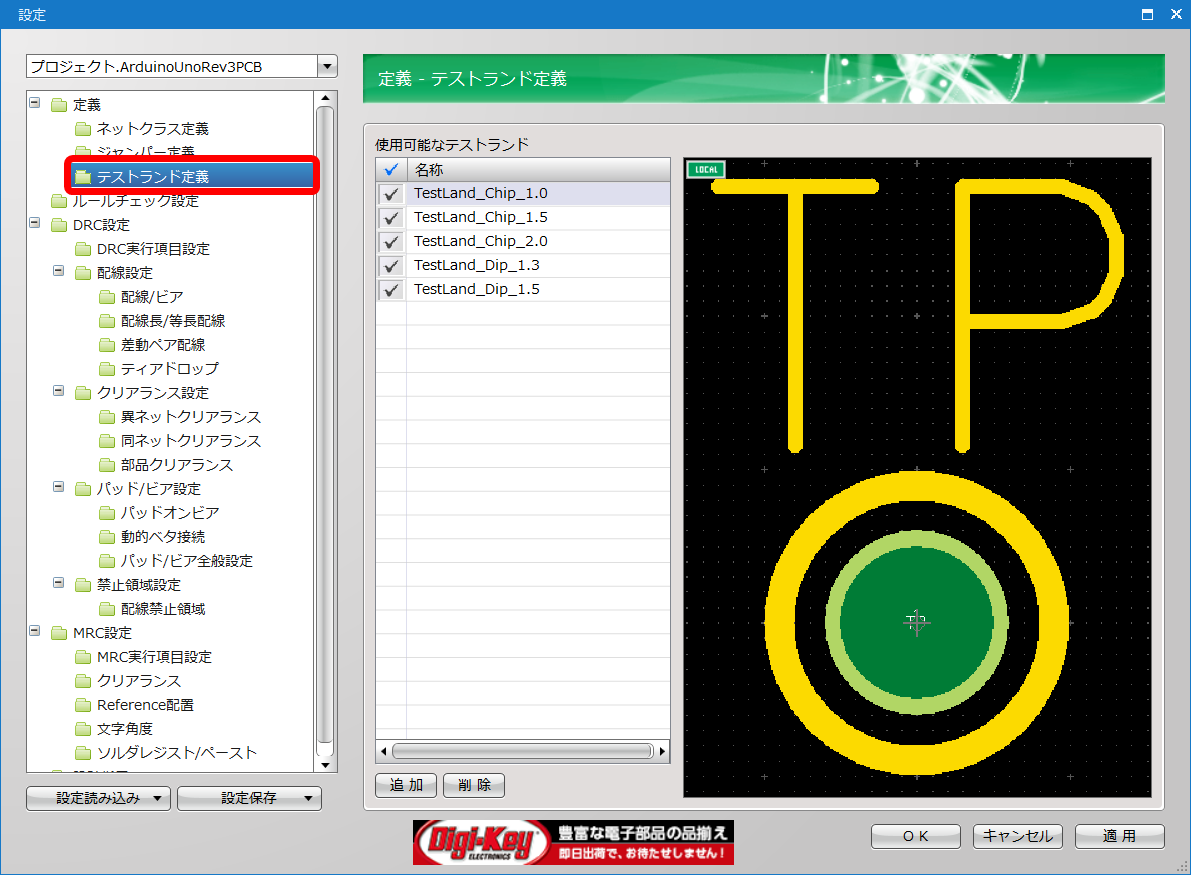

テストランド定義

テストランドは、テストピン、テストポイントなどと呼ばれることもあり基板の電気的なテストに使用するポイントのことです。
Quadceptではすべてのネットに対して一括でテストランドを発生させることができます。

DRC/MRC設定画面の開き方はDRC/MRC設定についてを参照してください。

テストランドはテストランド自動作成から一括で配置が可能です。


テストランドの追加方法

テストランドの追加方法
フットプリントで作成したジャンパー形状をテストランドとして追加する方法をご紹介します。
フットプリントの作成方法についてはフットプリント作成方法を参照してください。

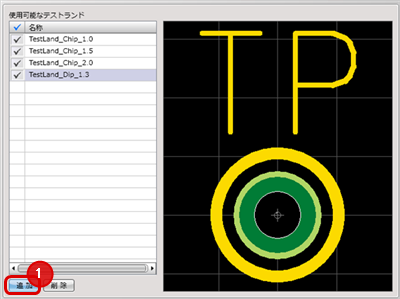

(1) 「追加」ボタンをクリック

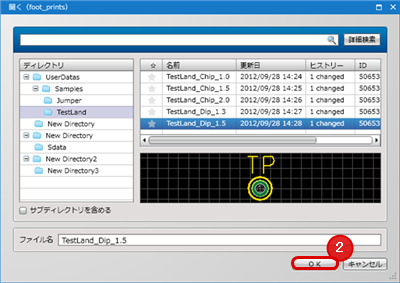

(2) フットプリントを選択して「OK」をクリック

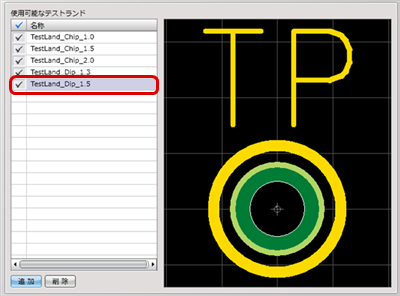

テストランドが追加されます。




テストランドの削除方法

テストランドの削除方法
登録したテストランドを削除する方法についてご紹介します。

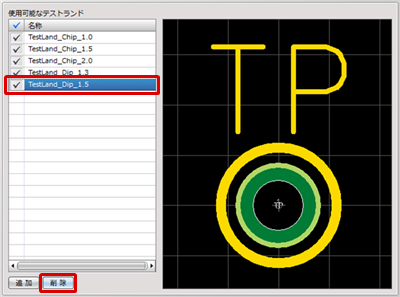

(1) 削除するテストランドを選択
(2) 「削除」ボタンをクリック

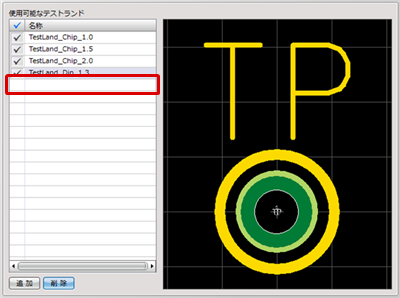

削除されます。

削除しても使用可能なテストランド一覧から登録が解除されるだけで、フットプリントは削除されません。
また、左側のチェックをはずすことで、テストランド自動作成のリストから解除することもできます。
