プリント基板CAD : PCB設定
ネットリスト(PCB設定)
ネットリストに「ジャンパー」「テストランド」を含めるかを設定することができます。
※「タイプ:ジャンパー」「タイプ:テストランド」で配置されたフットプリントが対象となります。
PCB設定画面の開き方はPCB設定についてを参照してください。

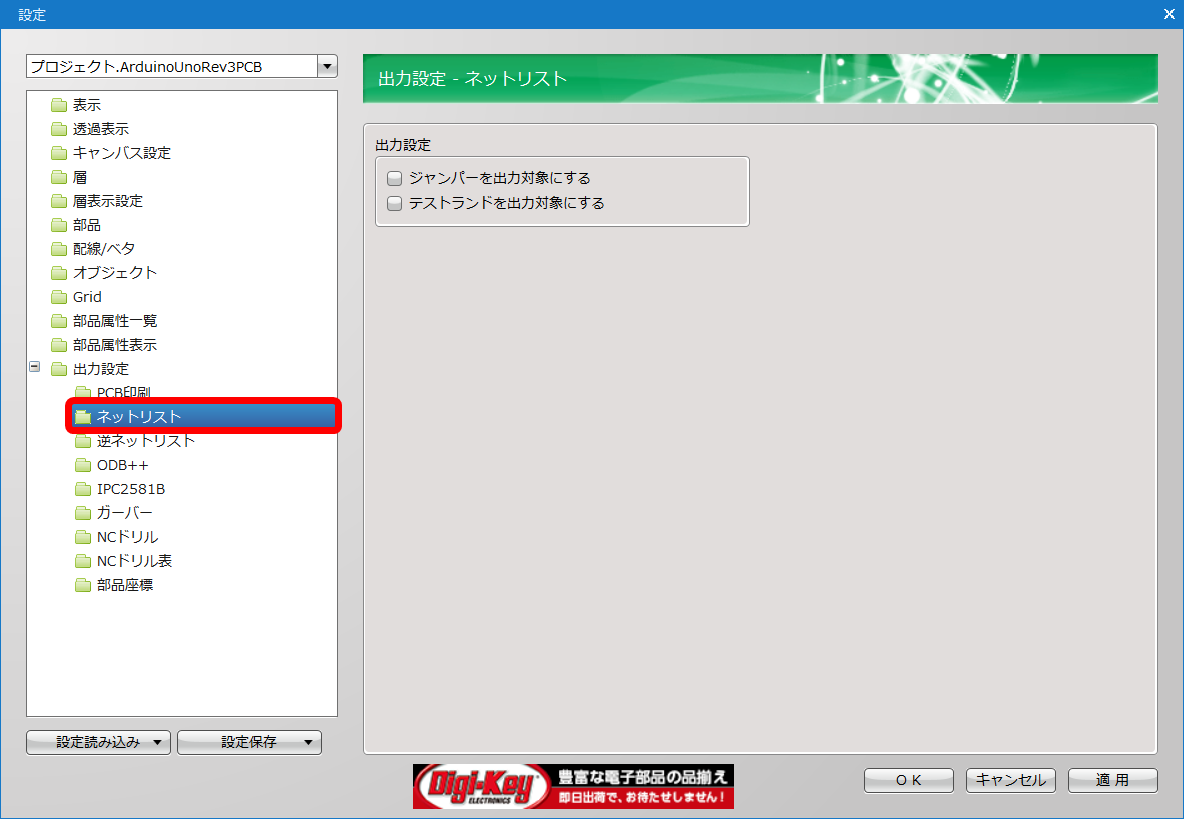

出力設定
項目 | 内容 |
ジャンパーを出力対象にする |
ジャンパー配線として挿入されたオブジェクトをネットリストの出力対象に加えることができます。 |
テストランドを出力対象にする |
テストランドとして配置されたオブジェクトをネットリストの出力対象に加えることができます。 |
設定の保存方法
設定を保存したり、読み込むことができます。詳しくは初期環境設定を参照してください。
