プリント基板CAD : 表示オプション

ビアネット名（表示）

PCB設計時にビアネット名の表示/非表示の切り替えが可能です。

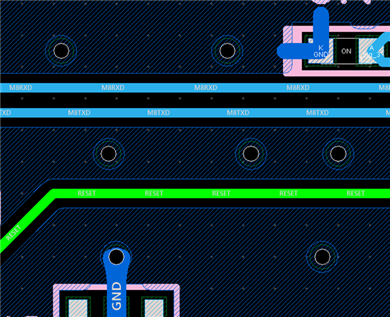

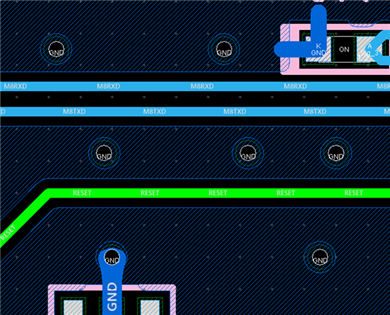

ビアネット名表示 ビアネット名非表示



ビアネット名の表示切り替え
ビアネット名の表示を切り替える方法をご紹介します。

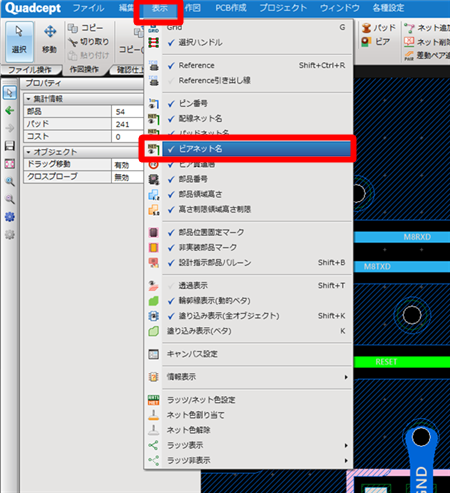

(1) PCB画面にて
【表示】
→【ビアネット名】
を選択

⇒パッドネット名の表示状態が切り替わります。

 その他、環境設定のPCB設定からも表示の切り替えが可能です。
