回路図エディタ : 各種便利機能

PCB設定転送（回路図）

Quadceptでは、回路図で設定したDRC設定をPCBに転送することが出来ます。



PCB設定転送方法
回路図側で設定された内容を、PCBに転送する方法をご紹介します。

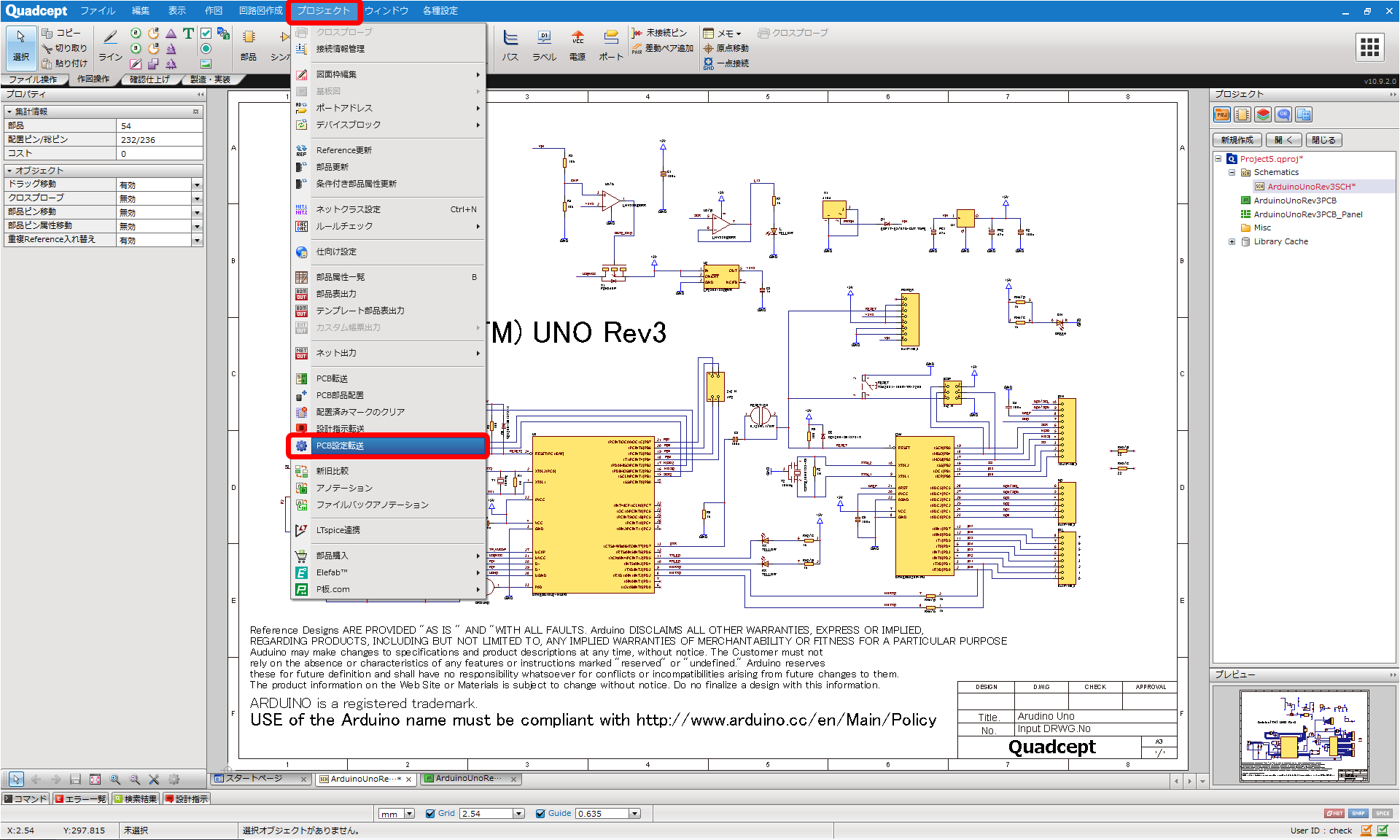

(1) 【プロジェクト】→【PCB設定転送】をクリック

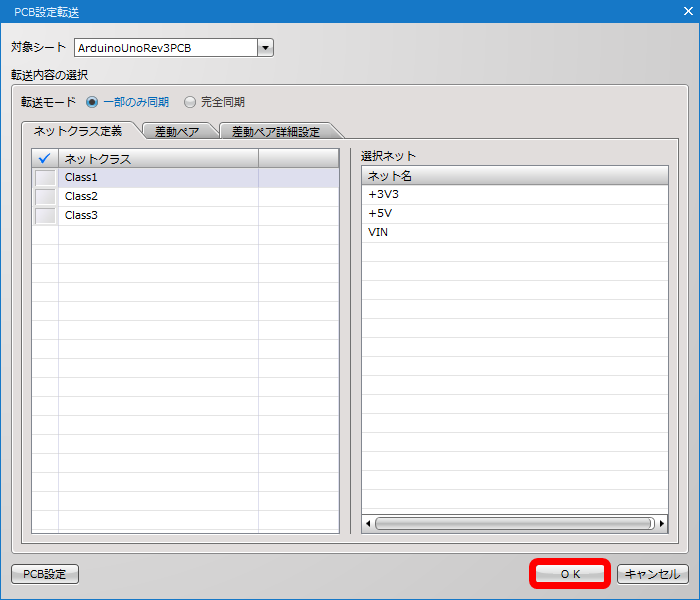

(2) 「転送内容の選択」を設定し、【OK】をクリックします。
※ 「転送内容の選択」で設定された内容は同期されます。
同期により、PCBで設定した内容が上書きされる場合がありますので、ご注意ください。

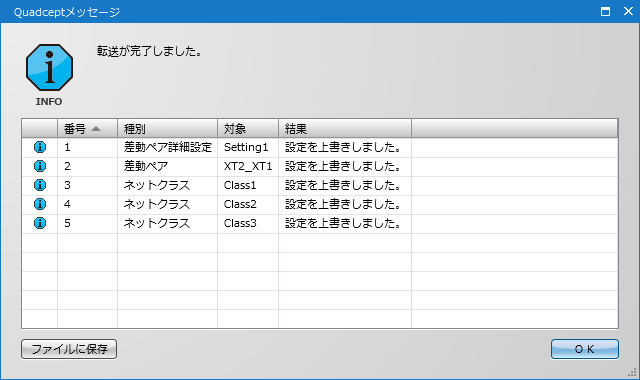

(3) 転送が完了し、転送された内容が表示されます。
※ 【ファイルに保存】をクリックすると、転送された内容をCSV出力することができます。

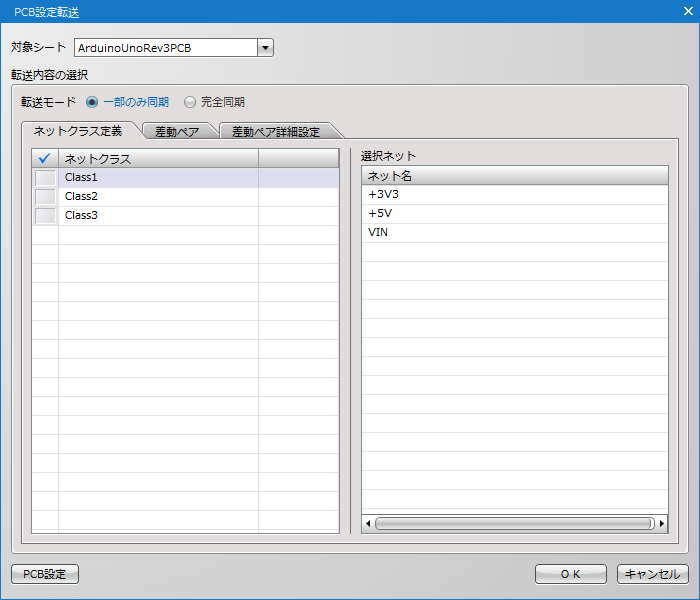

転送内容の選択

項目 内容

転送モード

一部のみ同期：任意で転送する内容を選択し同期することができます。
完全同期：すべての内容が転送され、同期されます。

ネットクラス定義

転送するネットクラスを選択します。

差動ペア

転送する差動ペアを選択します。

差動ペア詳細設定

転送する差動ペア詳細設定を選択します。
