プリント基板CAD : DRC/MRC設定

Reference配置 (MRC)

「Reference配置」の設定では、対象層を指定してReference配置数をチェックすることが可能です。

DRC/MRC設定画面の開き方はDRC/MRC設定についてを参照してください。

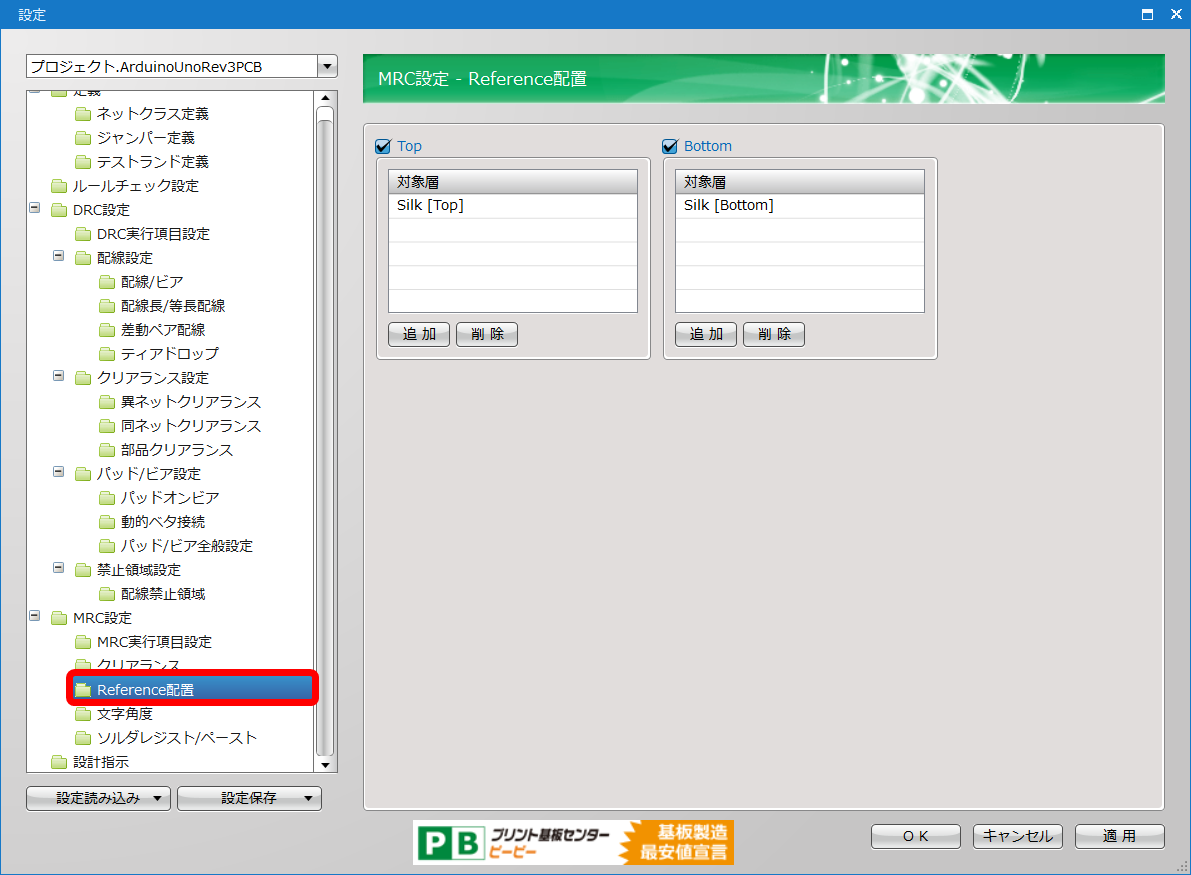

Reference配置のチェックを行う対象層の設定を行います。

対象層の設定方法
実際の設定を行います。
　 「Top」「Bottom」のチェックボックスでReference配置の確認を行うかどうかを決めます。


【追加】を押すと「対象層の選択」として指定可能な層がリストされます。
Reference配置においてチェックしたい層を指定してください。

※リストには「Silk」層と「カスタイマイズ層」の選択可能な層のみ表示となります。

※指定された層は全てチェックされます。
（or ではなく and のチェック）
　 Reference配置においてチェック不要な層は選択し【削除】を押すことでチェック対象層から外すことが可能です。



項目名 内容

対象層

Referenceの配置数をチェックする対象層が指定できます。
「対象層」に配置されている各部品/フットプリントのReference数が0個、もしくは2個以上の場合に
『MRC：Reference配置数違反』にてエラーが検出されます。
チェックボックスのON/OFFにより、チェックの有効/無効を切り替えることが可能です。

・Top　　：Top層に配置されている部品/フットプリントを対象とし、Referenceの配置数を確認します。
・Bottom ：Bottom層に配置されている部品/フットプリントを対象とし、Referenceの配置数を確認します。
