回路図エディタ : 回路図設定

メモ

メモを配置するときに指定する層を設定します。
メモは層に分かれているので、容易に表示・非表示を切り替えて使い分けすることができます。

メモには以下の種類があります。

・ノート
・矢印
・フリーライン

回路図の設定画面の開き方は回路図の設定についてをご覧ください。

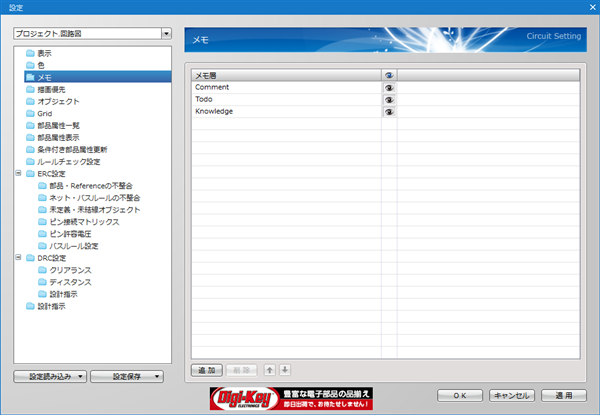

メモ画面

メモ層の表示切り替え

表示アイコンを切り替えることで表示/非表示を切り替えられます。
:メモ層を表示状態にします
:メモ層を非表示状態にします。

表示の一括切り替えはON/OFF一括切り替えが便利です。


メモ層の追加方法
メモの層を自由に追加することができます。
検図用コメント、AW設計用コメントなど自由に追加ください。
(1) 「追加」をクリック
(2) 層名を入力し「Enter」キーで決定
  新しくメモ層が追加されます。
層名は項目を選択し、
右クリック
→【名前変更】を選択
もしくは
ショートカット「F2」キーを押下することで再度編集することが可能です。




メモ層の削除方法
不要なメモ層を削除することができます。
削除したメモ層に配置しているメモも同時に削除されるのでご注意ください。
(1) 削除したい項目を選択
(2) 「削除」ボタンをクリック
右クリック
→【削除】
からも行えます。



メモ設定画面について

メモ設定画面

項目 内容

追加

メモ層を追加します。

削除

選択したメモ層を削除します。

選択したメモ層を上へ移動します。

選択したメモ層を下へ移動します。
