回路図エディタ : GND設定

GND設定

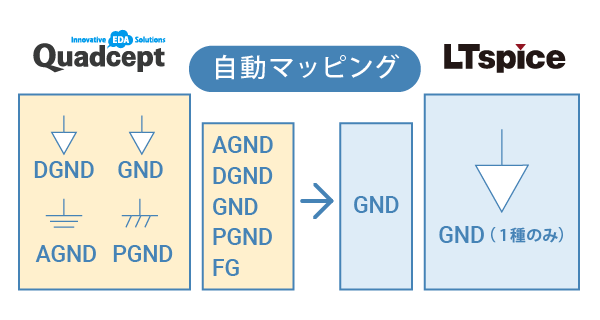

回路図ではGNDのネット名をAGND・DGNDなど複数使用することも多いですが、LTspiceはGND名の認識は1種のみです。
LTspiceと連携するために、複数のGND名をLTspice側のGND名へ自動マッピングする必要があります。

QuadceptではLTspice連携画面の「GND設定」から行うことができます。

GND設定で設定されたネット名はLTspiceでGNDとして扱います。

GND設定画面を開く方法
GND設定にネット名を追加する方法
GND設定からネット名を削除する方法




GND設定画面を開く方法

GND設定画面を開く方法をご紹介します。

(1) 【プロジェクト】→【LTspice連携】を選択
(2) 「GND設定」タブをクリック

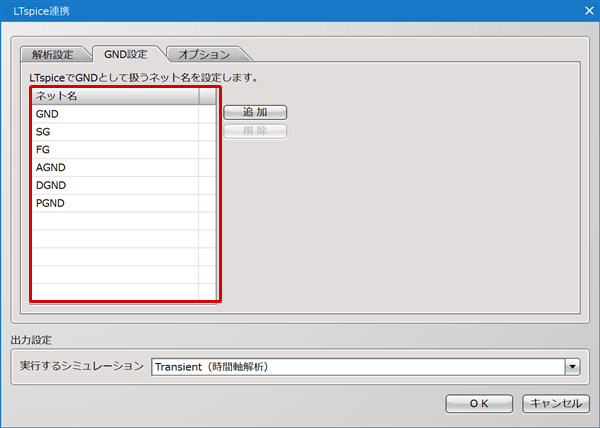

(2) GND設定画面が開きます。




GND設定追加方法

LTspicesでGNDとして認識したいネット名を追加する方法をご紹介します。

(1) 「追加」をクリック
(2) ネット名を入力






GND設定削除方法

GND設定で設定したネット名を削除する方法をご紹介します。

(1) 削除したいネット名をクリック
(2) 「削除」ボタンをクリック
