DRCエラー：未配線ネット（めっきなし）
|
コピーモード
»
プリント基板CAD : DRCエラー詳細
DRCエラー：未配線ネット（ランドなし）
■エラー確認種別：
未配線ネット（ランドなし）
■エラーマーク：
■エラー内容：
パッドの設定状況をチェックします。
ネットが設定されていて、「めっきあり」にチェックが入っている場合にエラーを検出します。

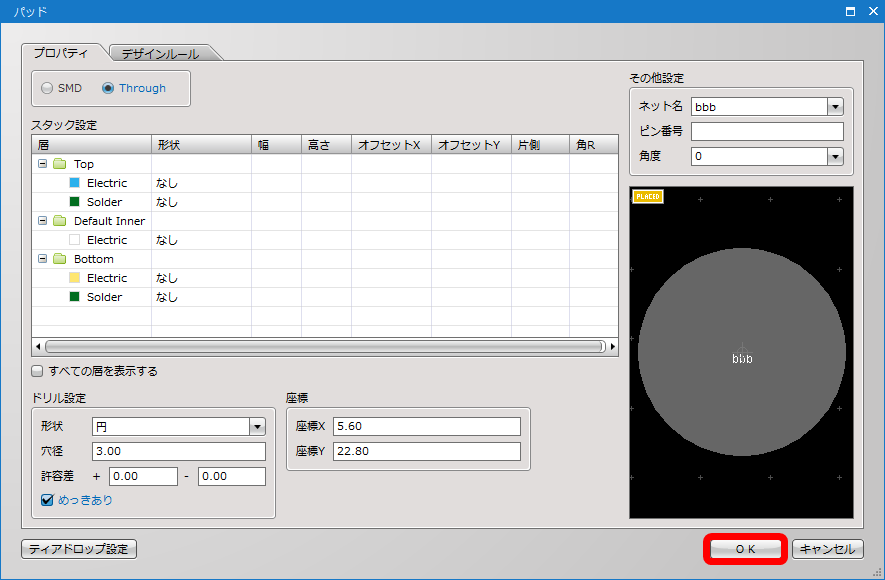

■エラーの修正：
該当パッドの設定を見直してください。

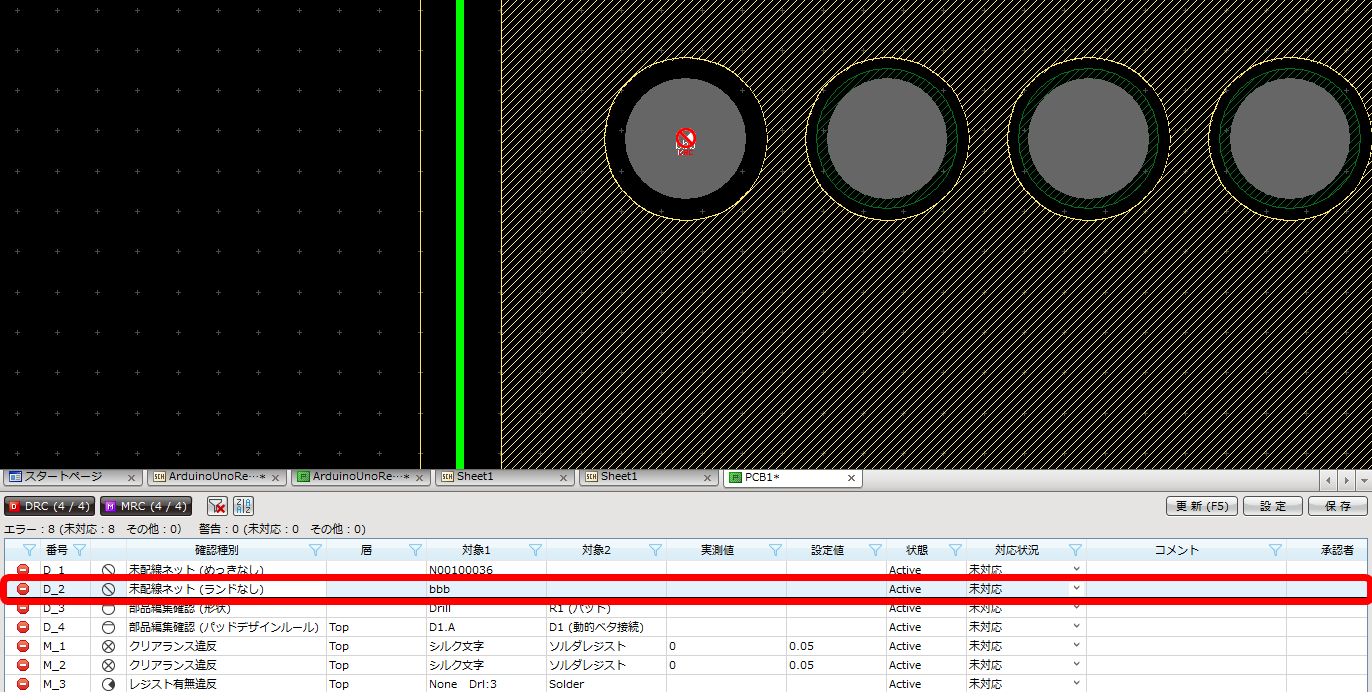

| エラー修正例：未配線ネット（ランドなし） |
| 「未配線ネット（ランドなし）」のエラーが発生した場合のエラーの修正例をご紹介します。 |
|
 |
|
 |
|
 |
