プリント基板CAD : 部品を配置する

フットプリント形状の切り替え

部品にフットプリントが複数登録されている場合、登録されているフットプリントの形状を変更する機能です。

配置前に変更する方法

方法 詳細

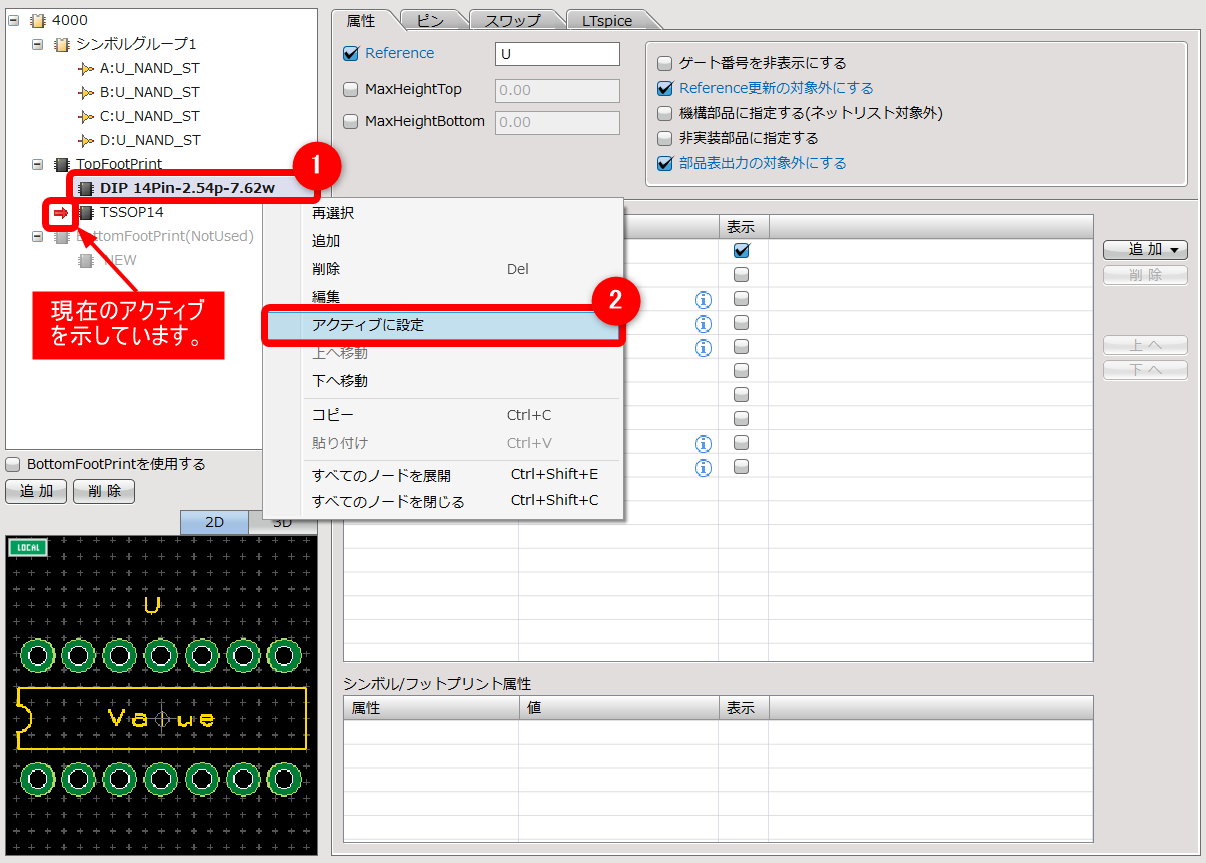

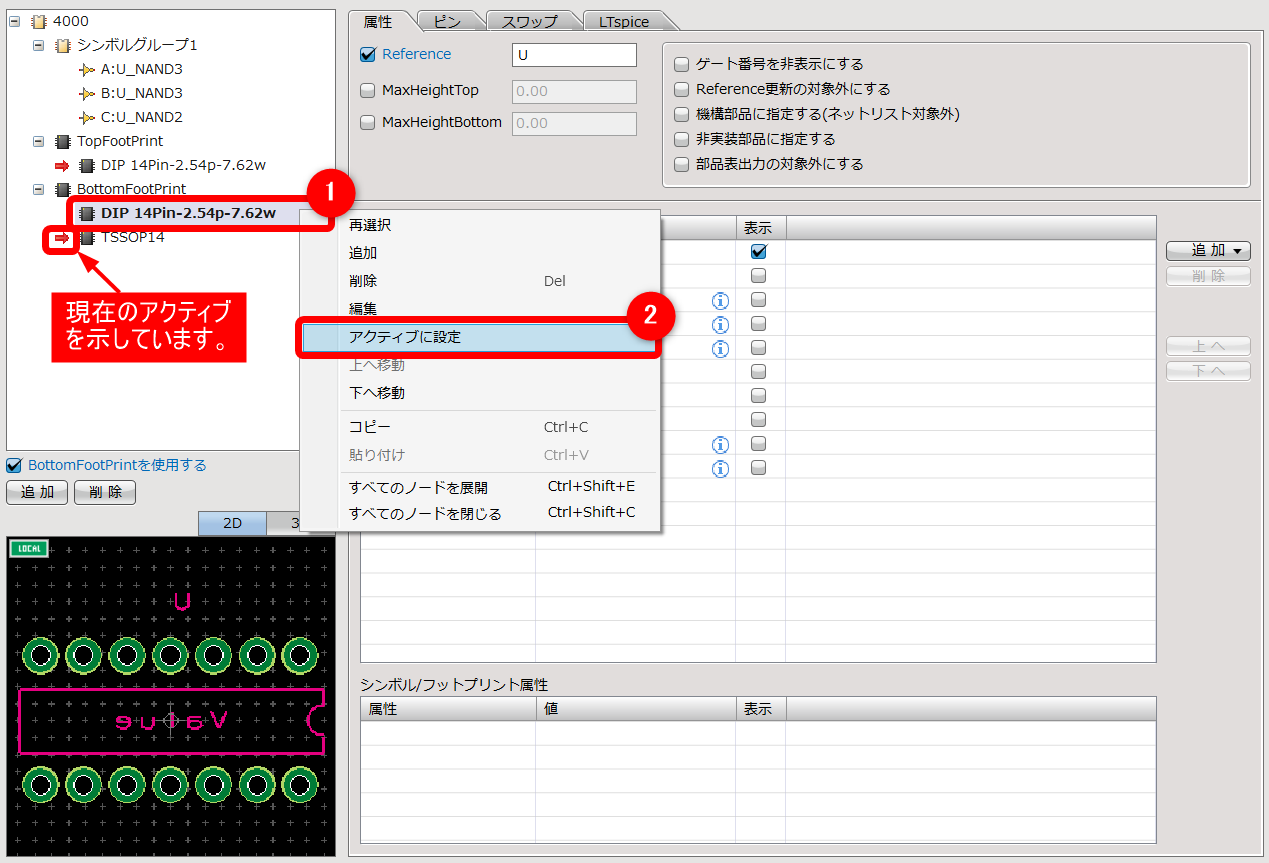

回路図でアクティブフットプリントを変更する方法

①部品ウィンドウからアクティブにしたいフットプリントを選択
②右クリック→【アクティブに設定】を選択

配置中に右クリックメニューから変更する方法

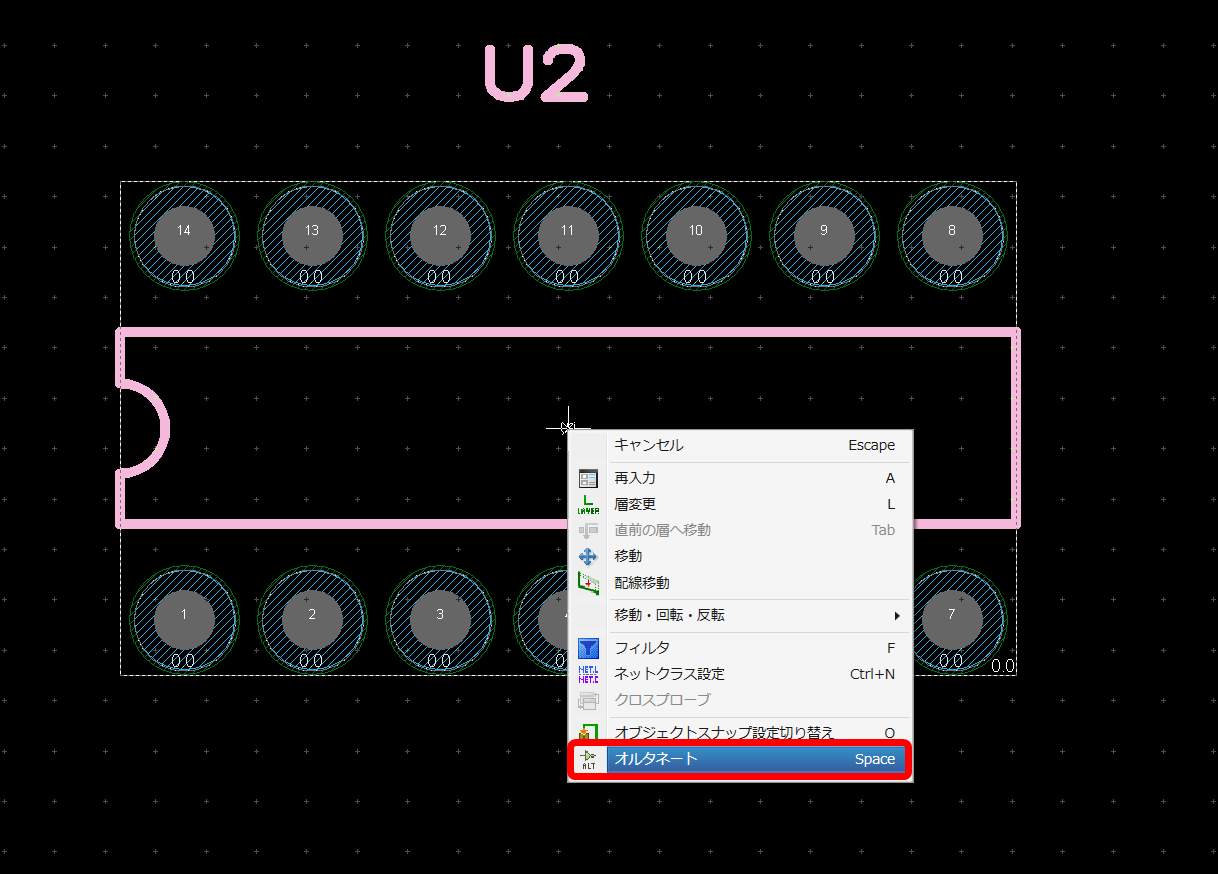

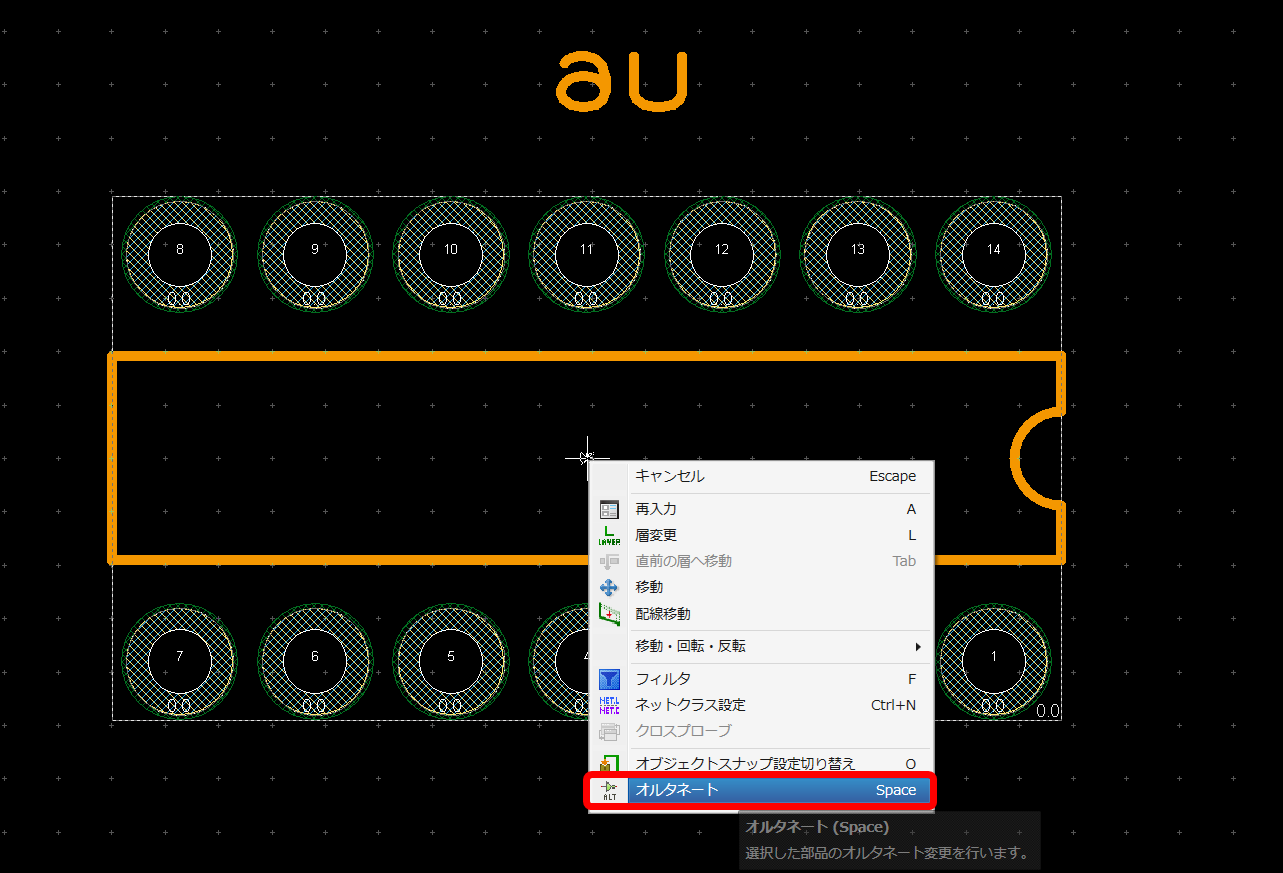

配置中に右クリック→【オルタネート】選択

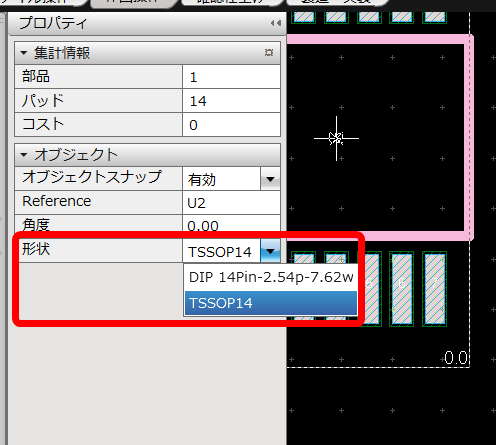

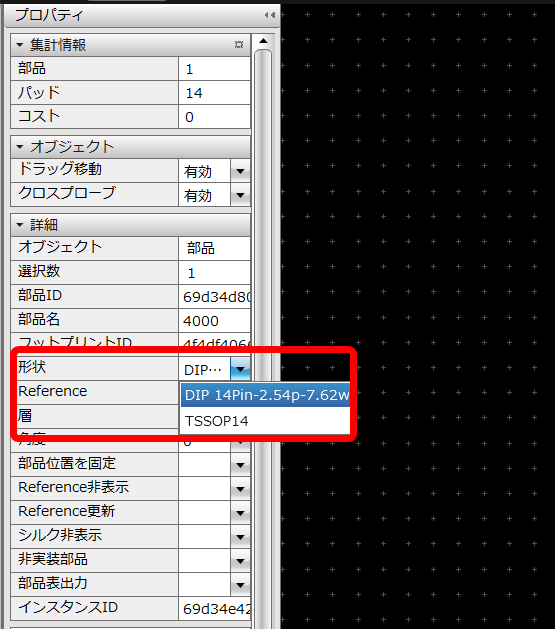

配置中にプロパティウィンドウから変更する方法


配置後に変更する方法

方法 詳細

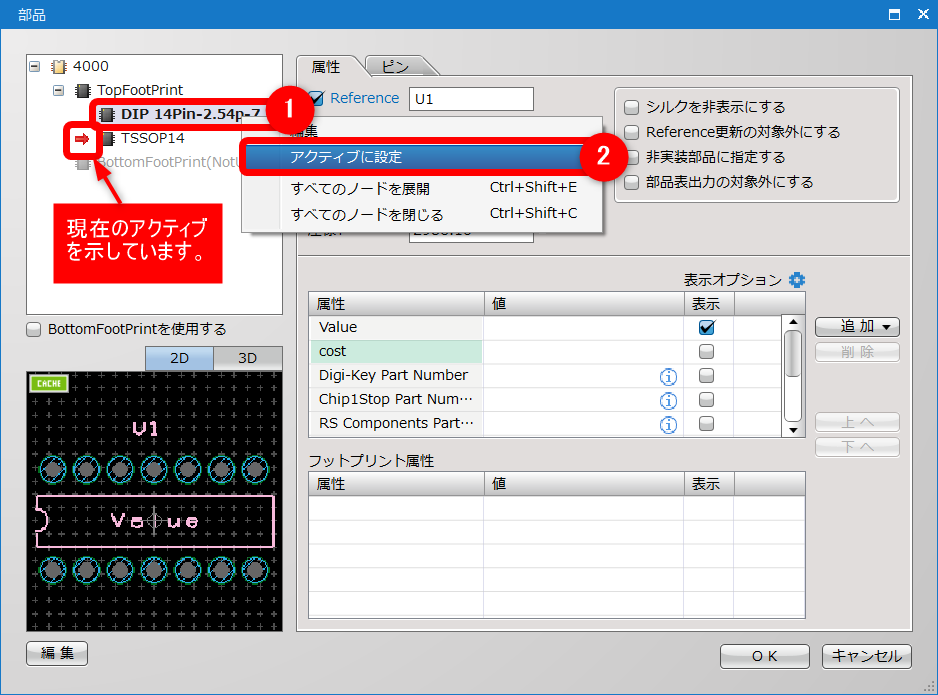

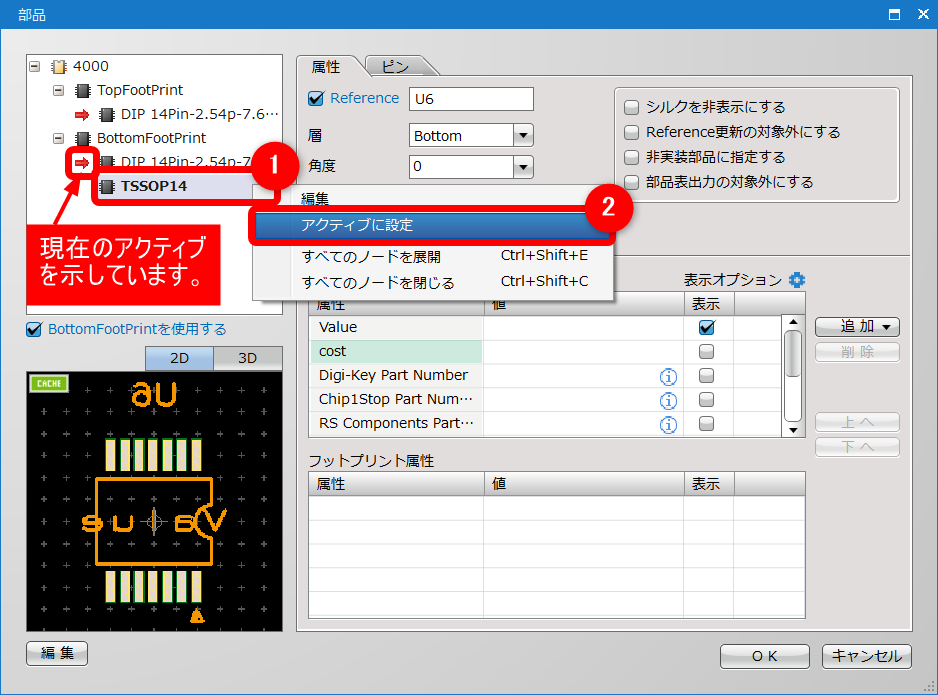

部品画面から変更する方法

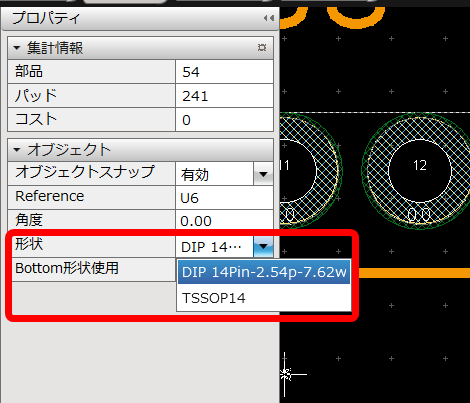

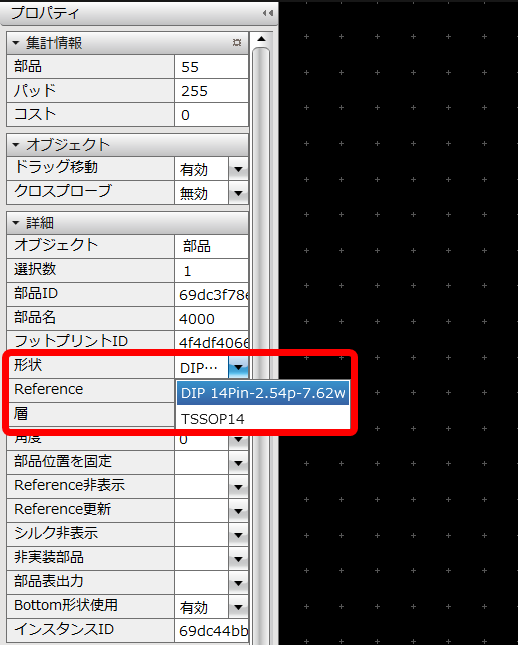

プロパティウィンドウから変更する方法
