回路図の設定内でPCB設定をすることができます。
PCB転送時に設定も一緒に転送することができます。
回路図の設定画面の開き方は回路図の設定についてをご覧ください。

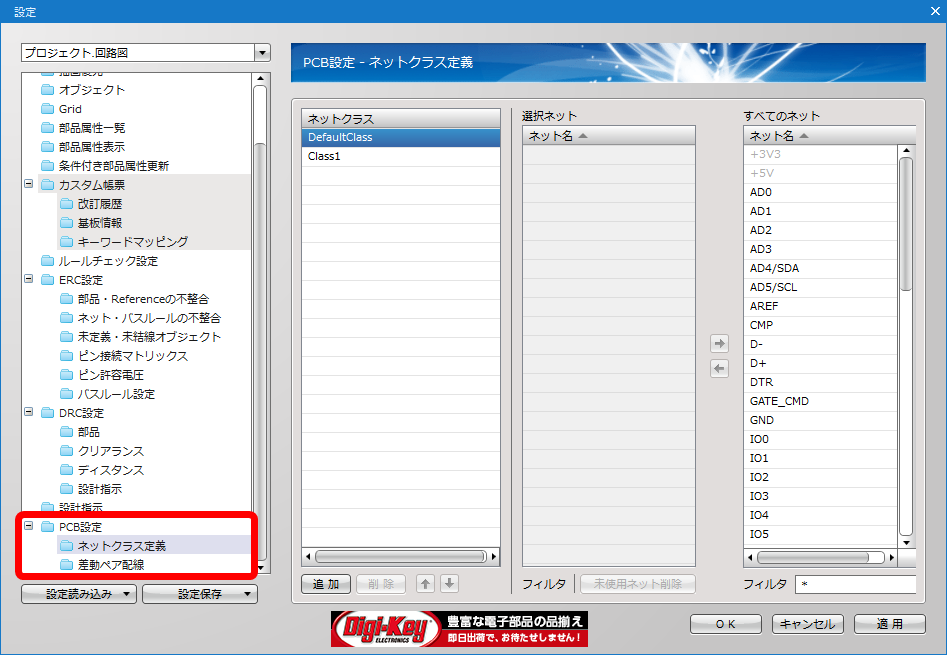

PCB設定内容
それぞれ設定する内容の詳細はこちら
・ネットクラス定義
・差動ペア配線
ネットクラス定義の設定方法
・追加方法
・削除方法
・名前の変更方法
・ネットクラスの並び替え方法
ネットの組み合わせを設定したネットクラスを定義することができます。
今回は電源関連のネットを「Power」クラスとして設定します。 |

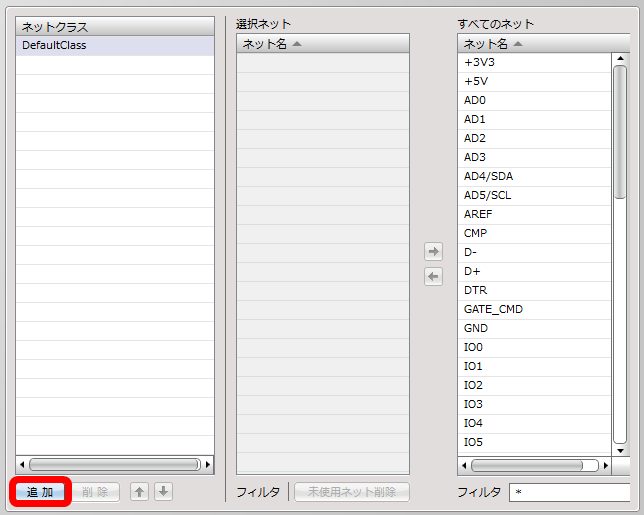

| はじめは「DefaultClass」にすべてのネット名が設定されています。 |
|
 |
| (2) |
ネットクラス名を入力し「Enter」キーで決定 |
|
 |
| (3) |
「すべてのネット」からネットを選択
※CtrlキーやShiftキーを使用して追加選択ができます。 |
| (4) |
「←」をクリック |
|
 |
| 「Power」のネットクラスに「+3V3」と「+5V」のネットが設定されました。 |
|
|
| ※ |
フィルタ欄に文字を入力し、ネット名を絞り込むことも可能です。 |
|
 |
ネットクラスの確認は設計図面中で電気オブジェクトを選択し右クリック→【ネットクラス設定】（ショートカット「Ctrl+N」押下）からも可能です。
| (1) |
削除したいネットクラスを選択 |
| (2) |
「削除」をクリック |
|
 |
| (1) |
名称を変更したいネットクラスを選択 |
| (2) |
右クリック
→【名前変更】
を選択
※キーボードの「F2」キーでも名称の変更が可能です。 |
|
 |
| (1) |
並び替えたいネットクラスを選択 |
| (2) |
並び替えたい方向の矢印「↑」「↓」をクリック |
|
 |
差動ペア配線
・差動ペアの設定方法
・差動ペアのリスト
・詳細設定
設定
設定には「差動ペア」「詳細設定」の2つのタブがあります。
ネットのペア設定と詳細設定のアサインを「差動ペア」タブ、実際の設定を「詳細設定」タブで行い設定します。
各設定タブの紹介
| タブ名 |
内容 |
|
差動ペア
|
差動ペアを行いたいネットのペア設定と詳細設定のアサインを行います。
|
|
詳細設定
|
実際の設定を行います。
設定は複数定義しておくことができます。
|
| (2) |
設計上にあるネットのリストが表示されますので
ペアとなるネット名を2つ選択し【OK】をクリック |
|
 |
| (3) |
選択したネットが『ネット名1』『ネット名2』に入ります。 |
| ※ |
『差動ペア』は任意に変更可能です。 |
| ※ |
『アサイン設定』で、この差動ペアに適用される設定を「詳細設定」の設定からアサイン。 |
| ※ |
差動ペアの設定を確認し【追加】をクリック。 |
| ※ |
【リセット】をクリックすると設定している状態を取り消します。 |
|
 |
| (1) |
差動ペアのリストを選択 |
| |
上部に設定している状態が表示されます。 |
|
 |
| ※ |
リストの『アサイン設定』から「詳細設定」の設定を変更が可能 |
| ※ |
上部の設定状態にて変更が可能 |
|
 |
| 【更新】：変更した内容を反映させます。 |
| 【リセット】：リストの選択を解除します。 |
| 【削除】：リストから差動ペアを削除します。 |
|
 |
詳細設定
実際の差動ペア設定を行います。
「詳細設定」タブの各種説明を行います。
層の設定
詳しくは層の設定（DRC）を参照下さい。
間隔設定
| 項目名 |
内容 |
|
間隔
|
ペア配線間の間隔（クリアランス）を設定します。
|
配線長設定
| 項目名 |
内容 |
|
配線長設定
|
『配線長設定』にチェック入れると、配線長を「配線長」もしくは「許容差」でチェックできます。
|
|
配線長を設定する
|
ペアそれぞれの配線長が“基準配線長”と“許容差”内に収まっているかのチェックを行います。
|
|
許容差のみ指定する
|
ペアそれぞれの配線長が、互いの配線長の平均を基準として“許容差”内に収まっているかのチェックを行います。
|
| ※ |
設定名は
右クリック
→【名前の変更】
もしくは、
【F2】キーから
再度変更することが可能です。 |
|
 |
設定をコピー＆ペーストすることで複製を作ることができます。
設定を一部だけ変更したい場合などに便利です。
設定の保存方法
設定を保存したり、読み込むことができます。詳しくは初期環境設定を参照してください。
