Grid（回路図設定）
回路図で設計を行う時の「単位」「Grid」「Guide」の初期値を設定します。
この設定は設計作業中にも変更することもできます。
回路図の設定画面の開き方は回路図の設定についてをご覧ください。

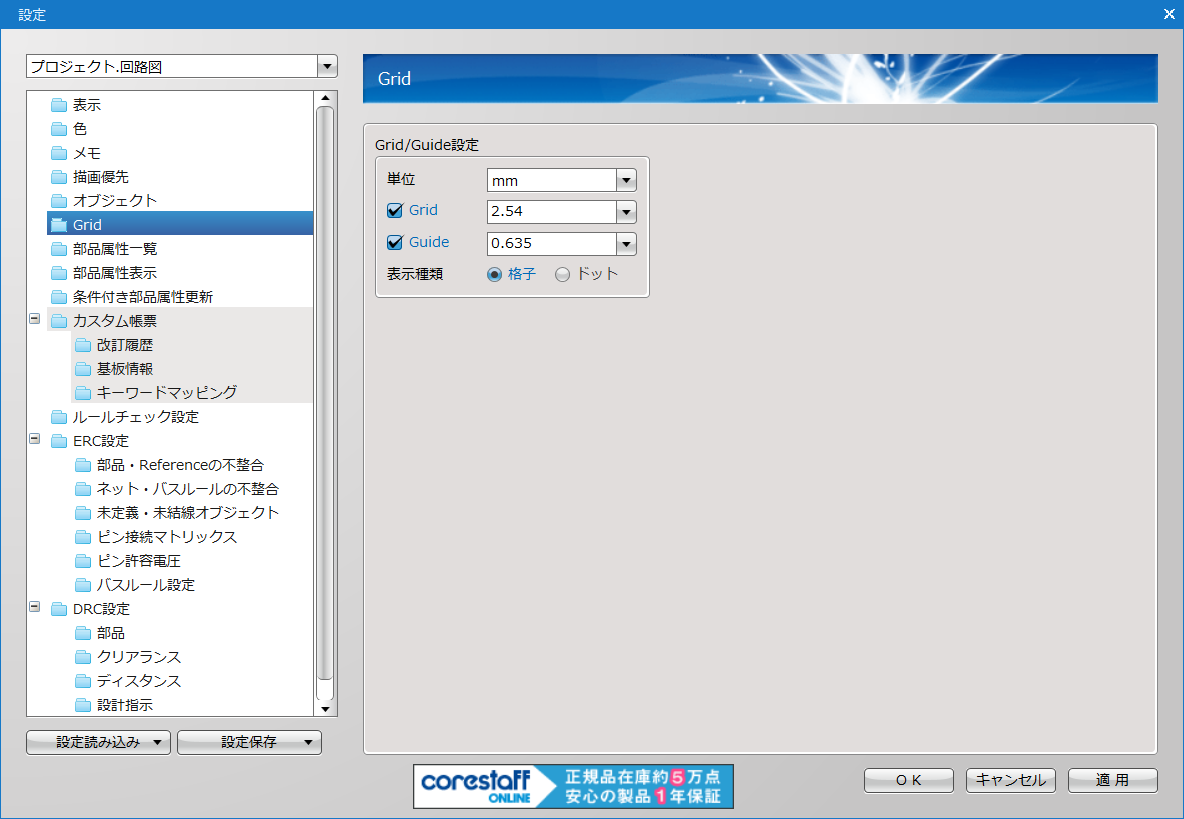

オブジェクト画面
Grid/Guide設定
| 項目 | 内容 |
|
単位 |
現在アクティブになっているシートの単位系が確認、変更できます。「mm」「mil」「inch」から選択できます。 |
|
現在アクティブになっているシートのGrid値が確認、変更できます。 |
|
|
現在アクティブになっているシートのGuide値が確認、変更できます。 |
|
|
表示種類 |
Grid/Guideは「格子」「ドット」から表示を選択できます。 |
設定の保存方法
設定を保存したり、読み込むことができます。詳しくは初期環境設定を参照してください。
