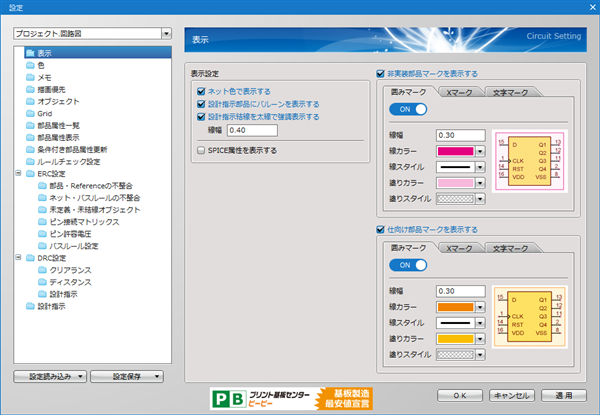

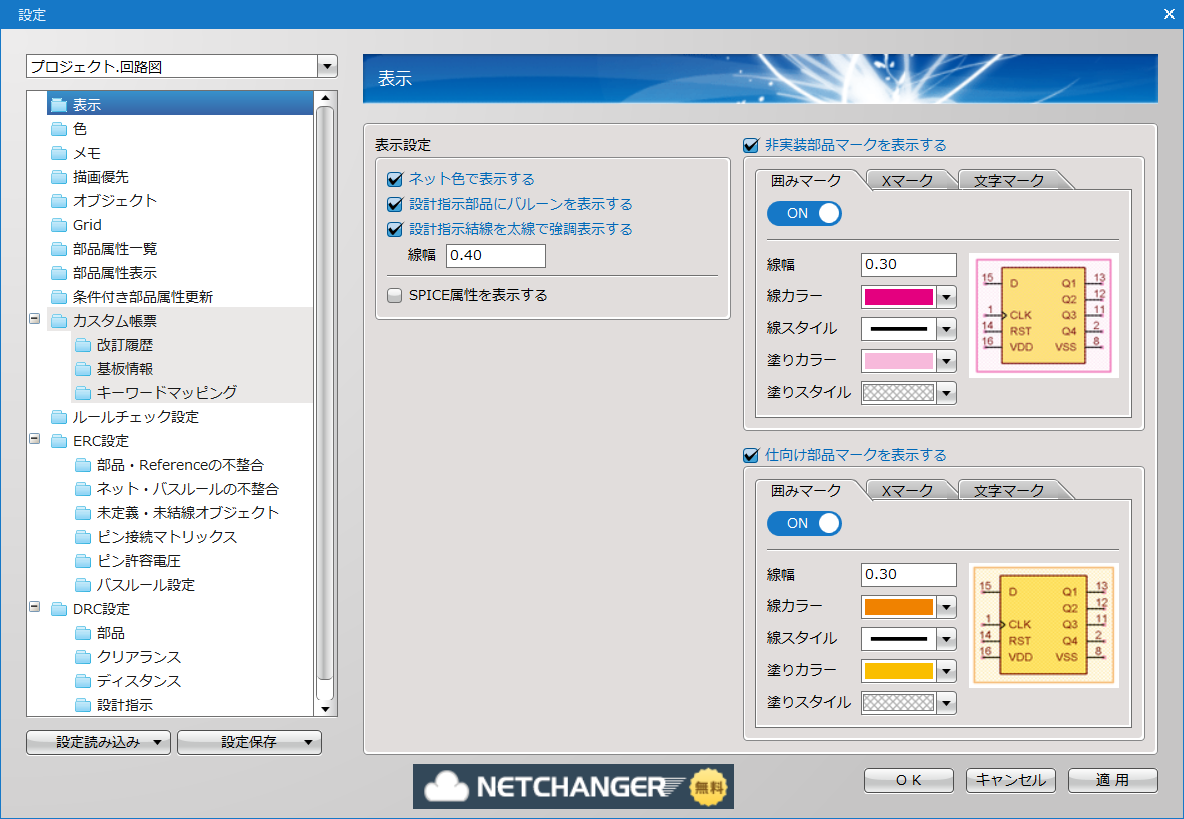

ネット色で表示する

ネットに対し設定したネット色で表示を行います。
チェックを入れない場合は、デフォルト色で表示されます。
※その他、いくつかの切り替え方法があります。詳細はネット色表示切り替えをご確認ください。

設計指示部品にバルーンを表示する

PCB設計指示を行なっている部品にバルーン表示されます。

設計指示結線を太線で強調表示する

PCB設計指示を行なっている結線を指定線幅で強調表示します。
※強調表示となる線幅を指定できます。

SPICE属性を表示する

SPICEで使用するSPICE値やパラメータなどの属性を回路図上で表示、非表示を切り替えることができます。
回路図設計中に、SPICEシミュレーションを行ったり、
SPICEシミュレーションが完了し、回路図設計に戻る時など表示を切り替えてご利用ください。
※その他、いくつかの切り替え方法があります。詳細はSPICE属性表示切り替えをご確認ください。

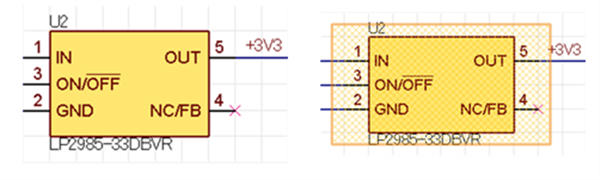

非実装部品マークを表示する

部品を非実装部品に指定することで、回路図シート上に非実装部品マークが表示されます。
回路図設計中に非実装部品をひと目で識別することが可能となります。
※チェックを外すことでマークは非表示になります。
【表示】→【非実装部品マーク】からも変更可能です。

非実装部品マークは「囲みマーク」「×マーク」「文字マーク」から選択が可能です。　
選択は『ON』『OFF』にて切り替えを行ってください。

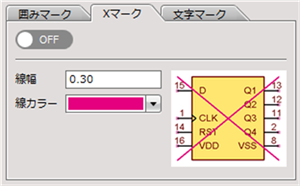

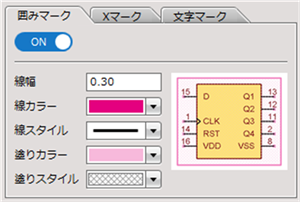

囲みマーク	×マーク

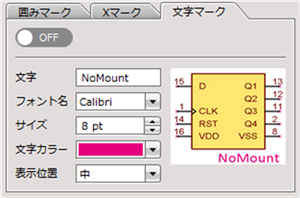

文字マーク

仕向け部品マークを表示する

部品を仕向け設定することで、回路図シート上に仕向け部品マークが表示されます。
回路図設計中に仕向け部品をひと目で識別することが可能となります。
【表示】→【仕向け部品マーク】からも変更可能です。
※チェックを外すことでマークは非表示になります。

仕向け部品マークは「囲みマーク」「×マーク」「文字マーク」から選択が可能です。
選択は『ON』『OFF』にて切り替えを行ってください。

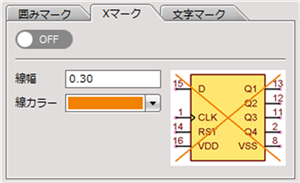

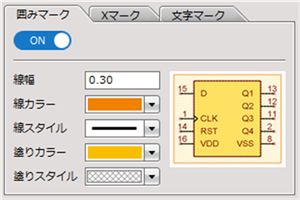

囲みマーク	×マーク

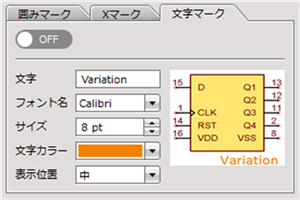

文字マーク
