プリント基板CAD : DRC/MRC設定

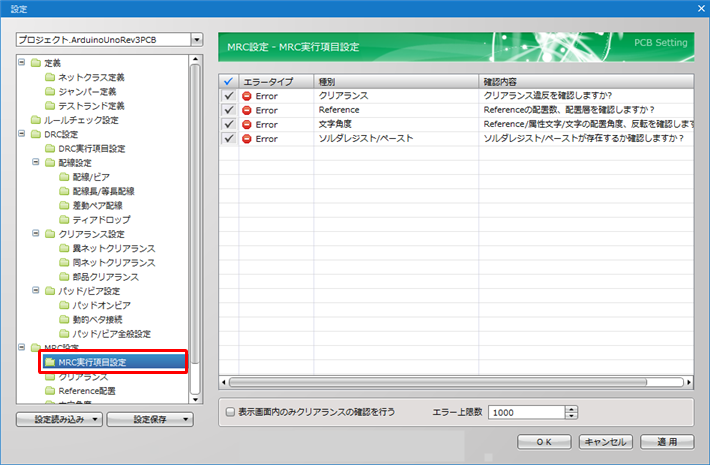

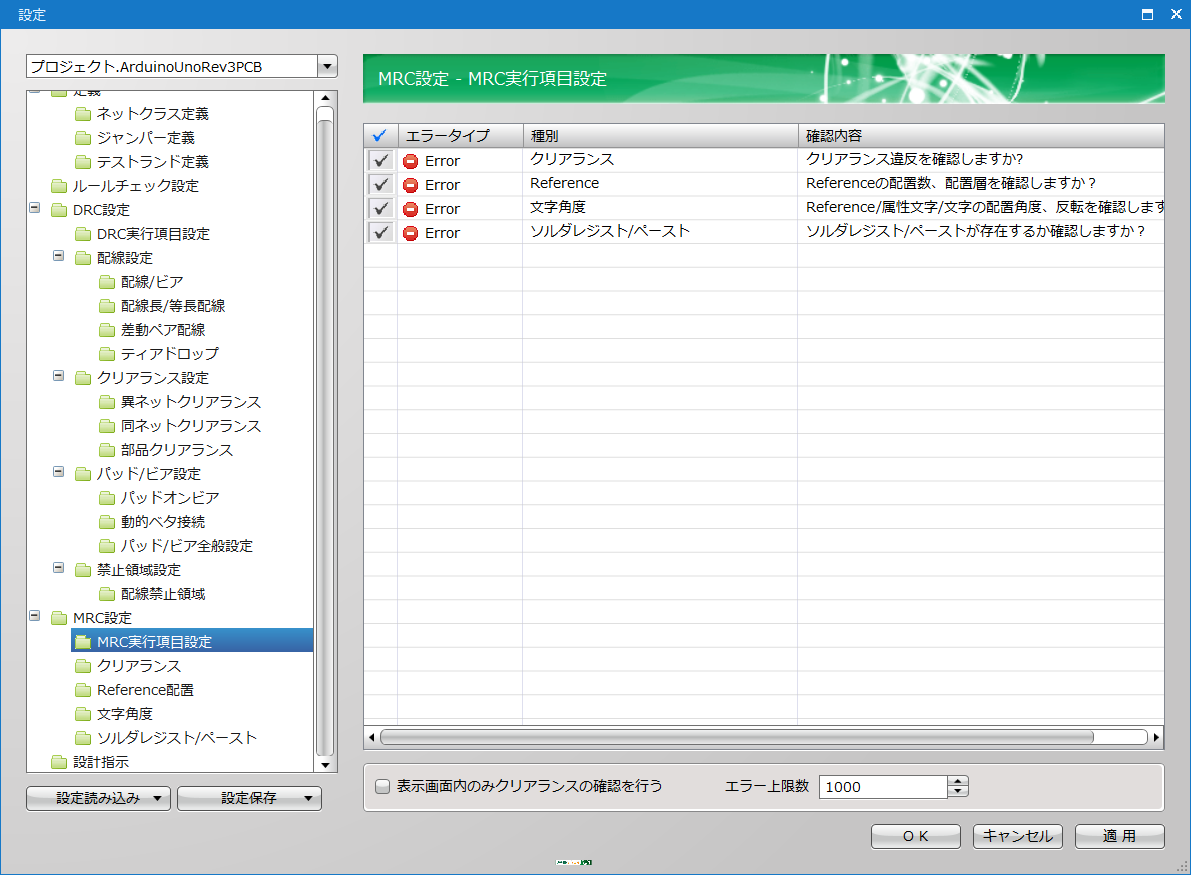

MRC実行項目設定

MRC実行時にチェックを実行するかを選択できます。
MRC実行時に出てくるダイアログと連動しており、設定値を引き継ぐ動作になっています。

DRC/MRC設定画面の開き方はDRC/MRC設定についてを参照してください。

項目
項目名 内容

MRCのチェックを実行するかを選択できます。チェックが入っている項目のみMRCを実行します。

エラータイプ

MRC実行時のエラータイプを「Error」「Warning」から選択できます。

種別と確認内容

確認内容が記載されています。




種別と確認内容について
種別 確認内容 マーク 説明

クリアランス

クリアランス違反を確認しますか?

■エラー確認種別:クリアランス違反

「対象層」において「クリアランス」が保てていない場合にエラーを検出します。

実測値:違反クリアランス
設定値:クリアランスMRC

Reference

Referenceの配置数、配置層を確認しますか?

■エラー確認種別:Reference配置数違反

「対象層」に配置されている各部品/フットプリントのReference数が0個、もしくは2個以上の場合にエラーを検出します。

実測値:Reference配置数

「チェック対象層」の指定は「MRC設定」の「Reference」の項目にて行うことが可能です。

■エラー確認種別:Reference配置層違反

Referenceの配置層(物理層)が、部品/フットプリントの配置層(物理層)と異なる場合にエラーを検出します。

■エラー確認種別:Reference表示違反

Referenceが非表示となっている場合にエラーを検出します。

文字角度

Reference/属性文字/文字の配置角度、反転を確認しますか?

■エラー確認種別:文字配置角度違反

「対象層」のReference/属性文字/文字が、許可されていない角度で配置されている場合にエラーを検出します。

実測値:配置角度
設定値:許可角度

■エラー確認種別:文字反転配置違反

「対象層」のReference/属性文字/文字が、許可設定無く反転して配置されている場合にエラーを検出します。

「チェック対象層」の指定、及び文字角度/反転の許可は「MRC設定」の「文字角度」の項目にて行うことが可能です。

ソルダレジスト/ペースト

ソルダレジスト/ペーストが存在するか確認しますか?

■エラー確認種別:レジスト有無違反、メタルマスク有無違反

「対象層」においてパッド、ビアにソルダレジストが存在しない場合、SMDパッドにペーストが存在しない場合にエラーを検出します。パッド、ビアを確認し、ソルダレジスト、ペーストを設定するか、除外部品に追加してください。



オプション
項目名 内容

表示画面内のみクリアランスの確認を行う

現在表示しているエリアのみクリアランス違反の確認を行います。

エラー上限数

MRC実行時のエラー検出の上限数を設定できます。エラー項目が多くMRC実行に時間がかかる場合などは、制限することで確認が容易になります。
※MRC実行時に上限を超えるエラーは表示されないのでご注意ください。
