プリント基板CAD : PCB設定
透過表示（PCB設定）

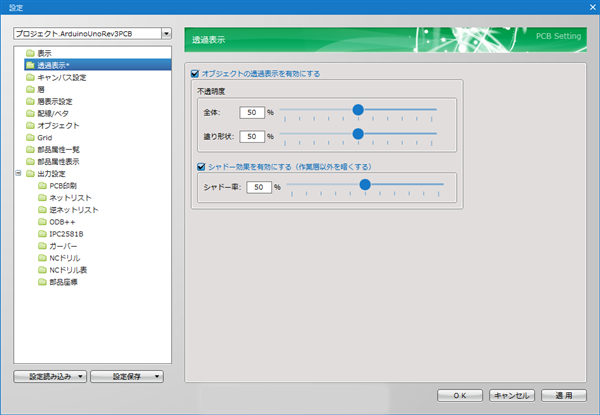

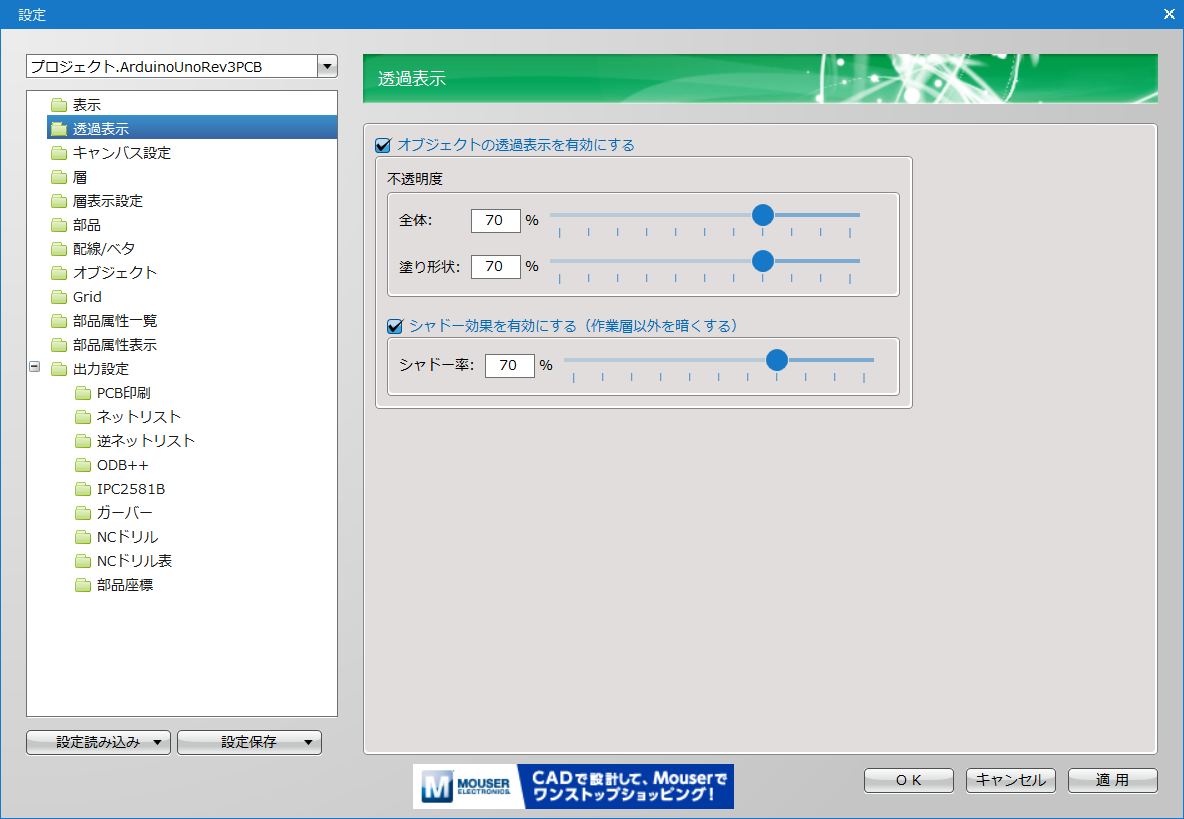

各層のオブジェクトを透過表示することが可能です。
不透明度（透過率）を「全体」「塗り形状」に対して設定することができます。
また、作業層以外の明度としてシャドー率も設定が可能です。
PCB設定画面の開き方はPCB設定についてを参照してください。
各設定
| 項目 | 内容 |
|
オブジェクトの透過表示を有効にする |
チェックを入れることでオブジェクトを透過表示します。 |
|
シャドー効果を有効にする |
チェックを入れることで作業層以外をトーンダウンします。 |
表示・機能切り替えアイコンで有効/無効の切り替えも可能です。
設定の保存方法
設定を保存したり、読み込むことができます。詳しくは初期環境設定を参照してください。
