Quadcept : Ultra Librarian連携

Ultra Librarian入力

Quadceptでは、Ultra Librarianが提供するライブラリデータをインポートすることが可能です。
ここではUltra Librarianファイルの入力方法をご紹介します。

Ultra LibrarianからQuadcept形式でライブラリデータの出力を行うと*.xmlファイルが出力されます。

Ultra Librarian入力
Ultra Librarian形式のライブラリデータを入力する方法をご紹介します。
(1)

※事前にUltra Librarianサイト からデータをダウンロードしてご準備ください。利用にはUltra Librarianのアカウント登録が必要です。

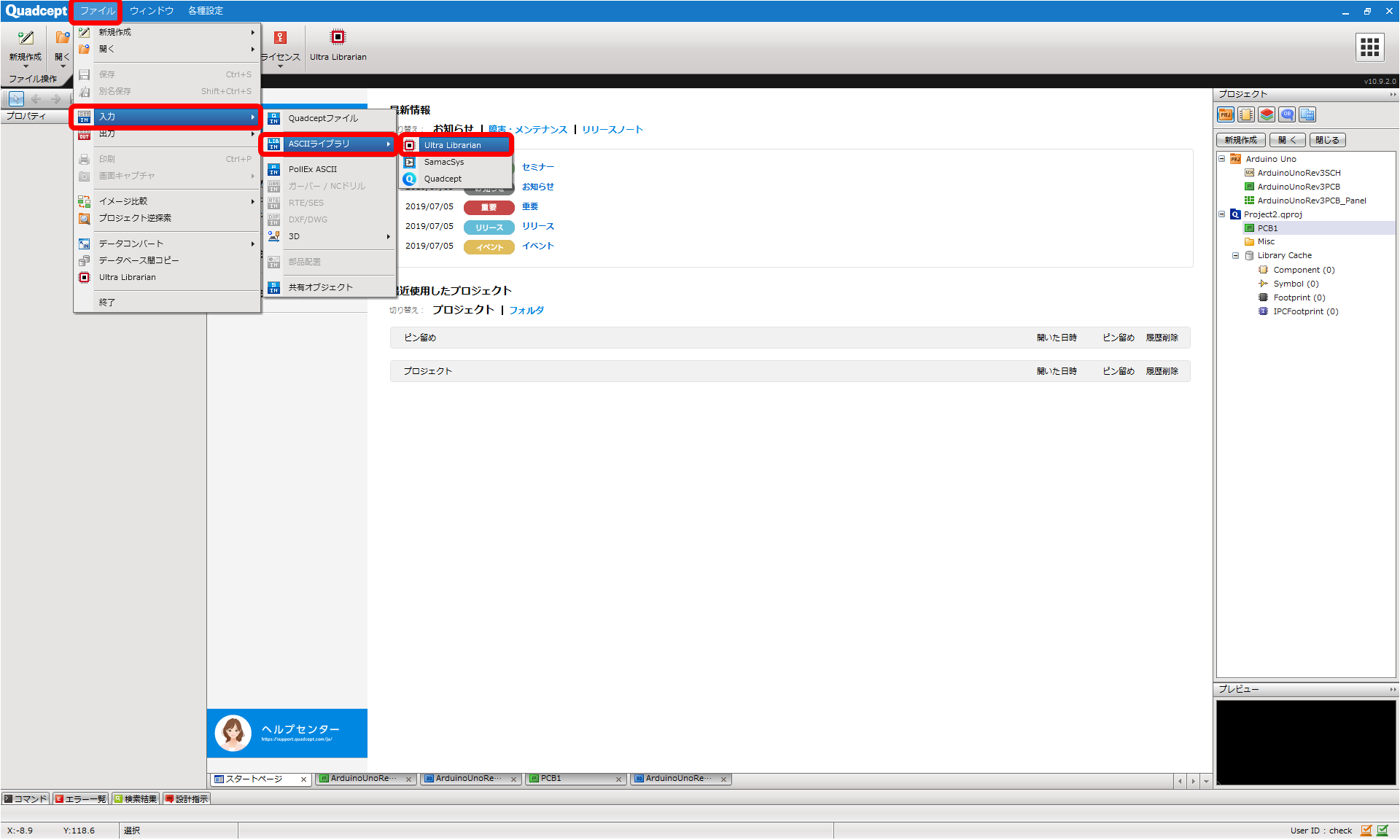

【ファイル】
→【入力】
→【ASCIIライブラリ】
→【Ultra Librarian】
をクリック

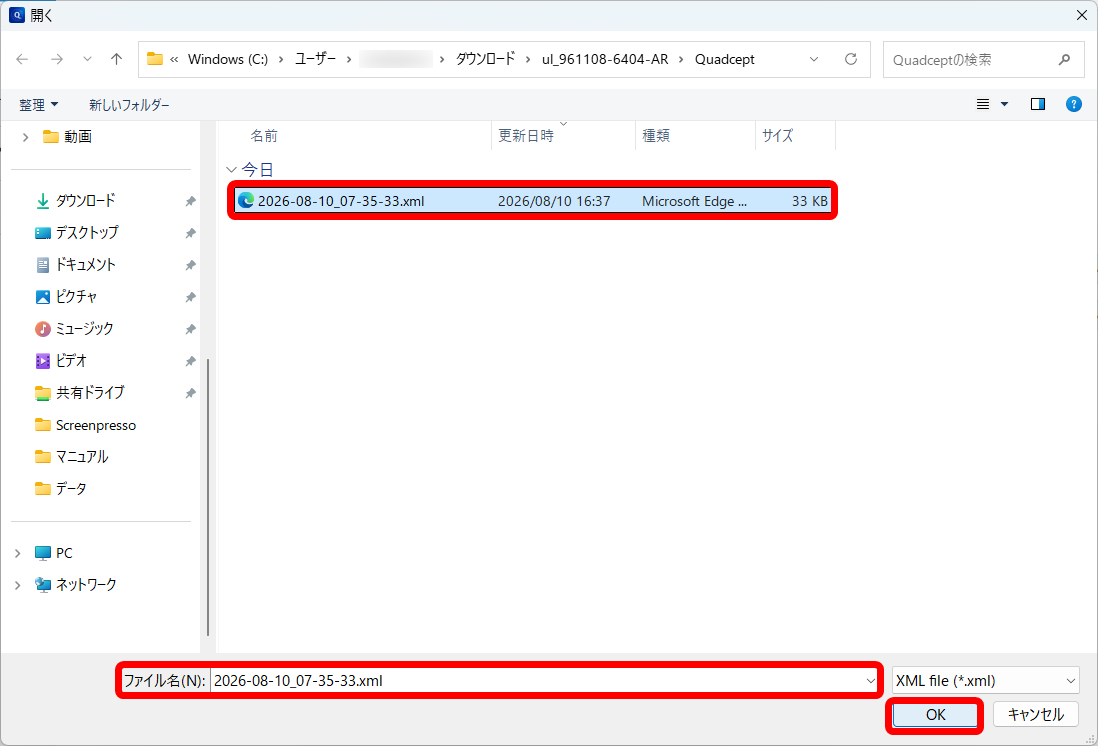

(2) 「開く」ダイアログにてUltra Librarianから出力した*.xmlファイルを選択し「OK」をクリック
読み込みが行われます。

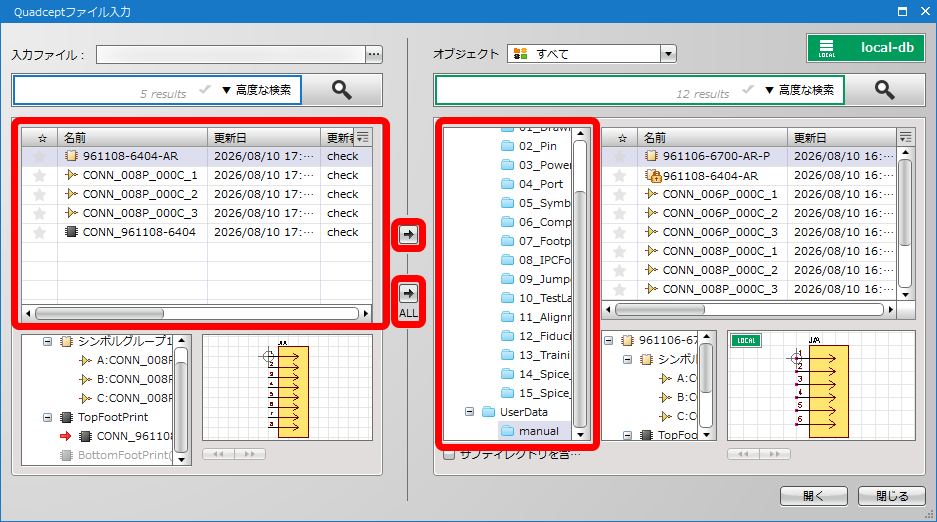

(3) 「Quadceptファイル入力」画面が開きますので、入力したいオブジェクトと、入力先のディレクトリを選択し、【→】ボタンをクリック

⇒選択したオブジェクトが入力されます。

※【→ALL】ボタンを選択した場合は、指定したディレクトリにファイル内の全オブジェクトが入力されます。

部品データの形状・属性などをご確認の上、ご利用ください。
