プリント基板CAD : ベタ作成

ベタ：クリアランス

ベタに個別でクリアランスの設定することが出来ます。

・ベタのクリアランス設定方法
・クリアランス設定詳細



ベタのクリアランス設定方法

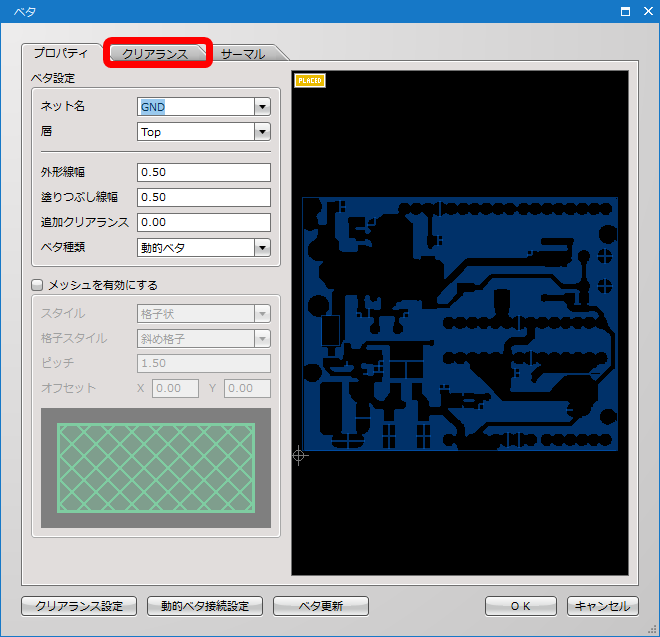

(1) 設定したいベタをダブルクリックし、「クリアランス」を選択します。

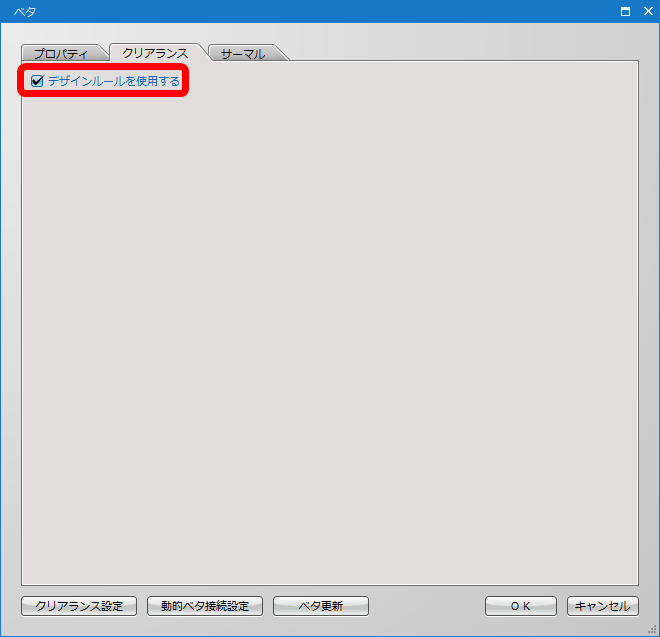

(2) 「デザインルールを使用する」にはデフォルトでチェックが入っておりますので、クリアランスを個別で設定したい場合はチェックを外します。

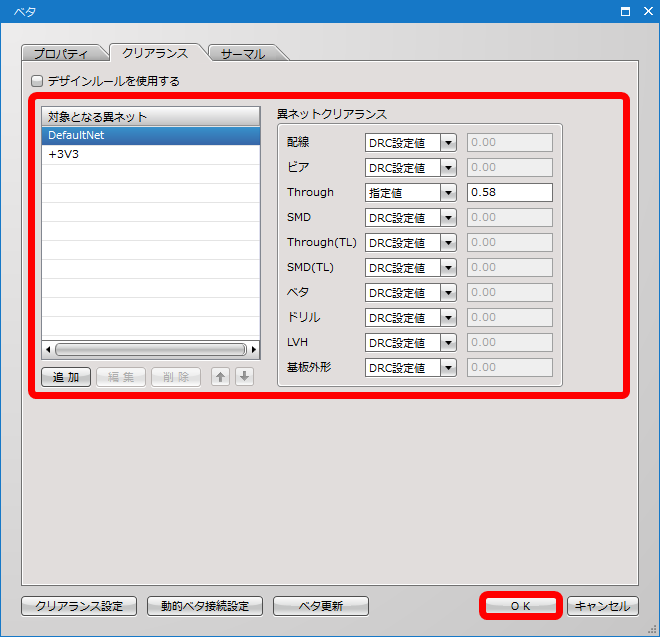

(3) 異ネットクリアランスの設定を行います。
設定が完了しましたら、【OK】をクリックします。
設定詳細はこちら
(4) ベタの更新がされます。

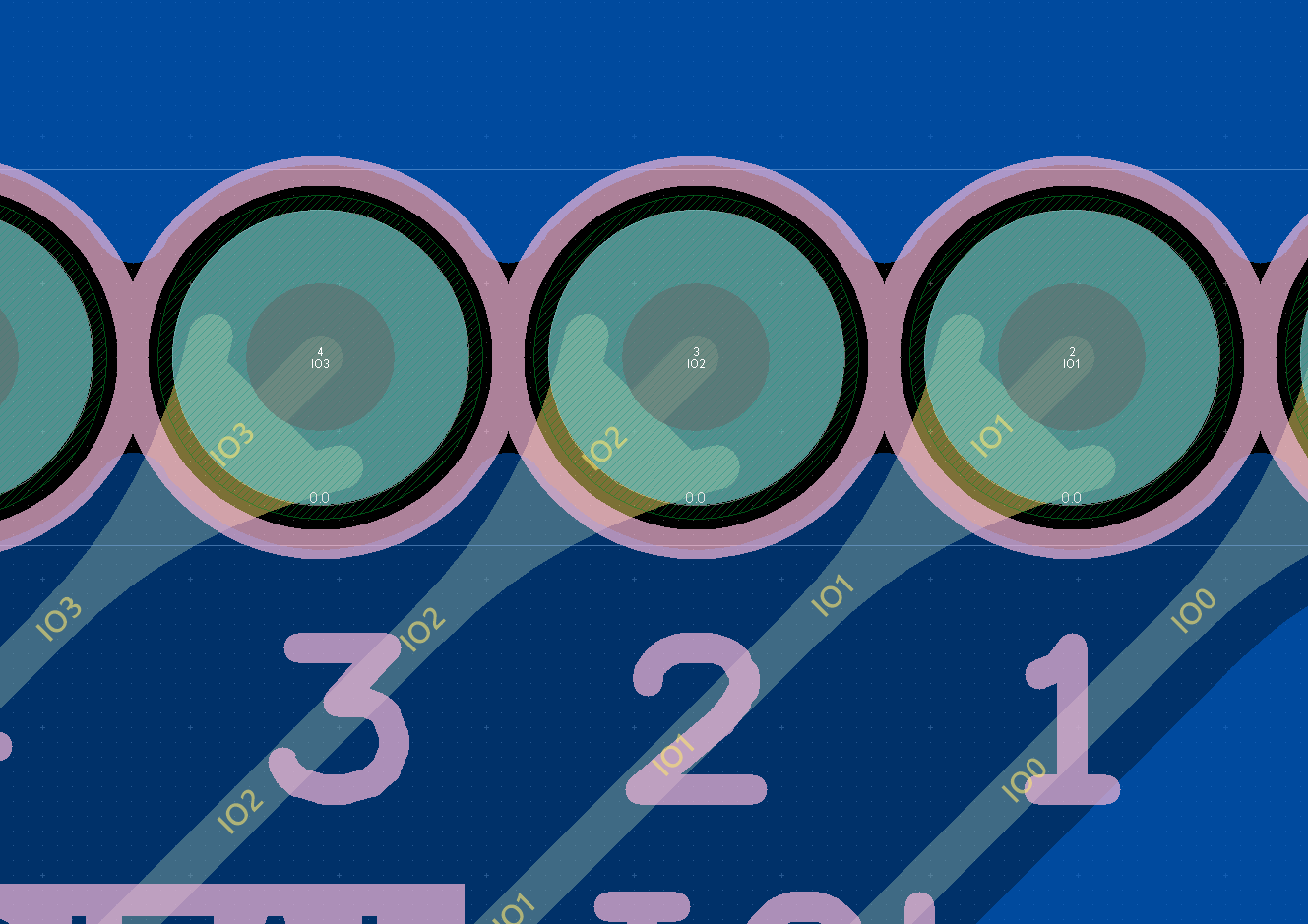

更新前

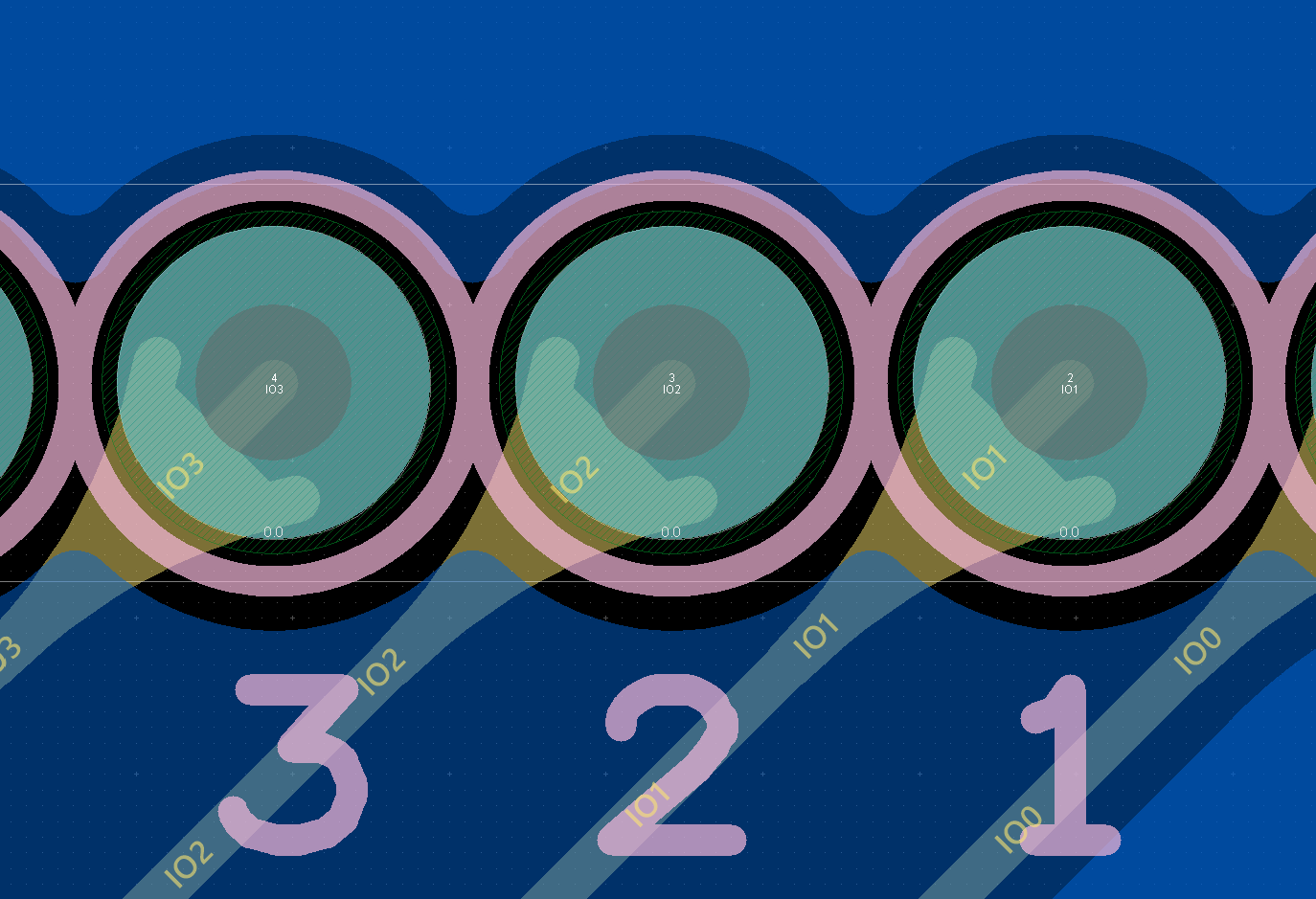

更新後



クリアランス詳細設定
対象となる異ネット

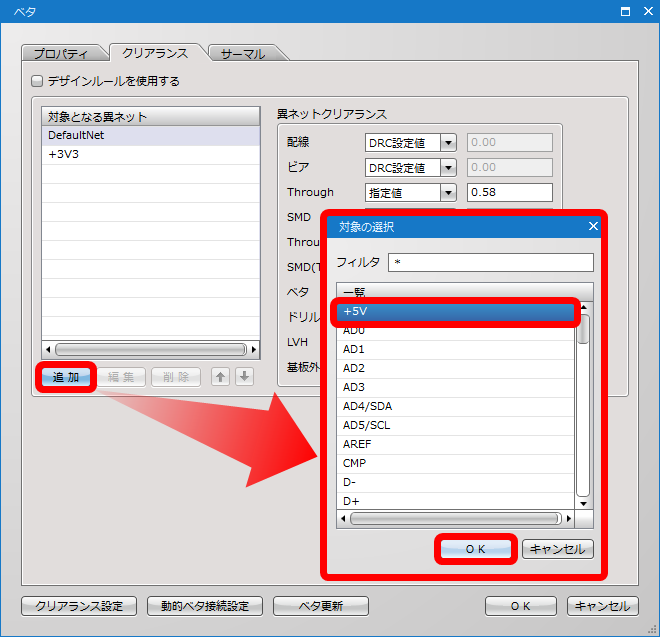

【追加】→【ネットを選択】→【OK】

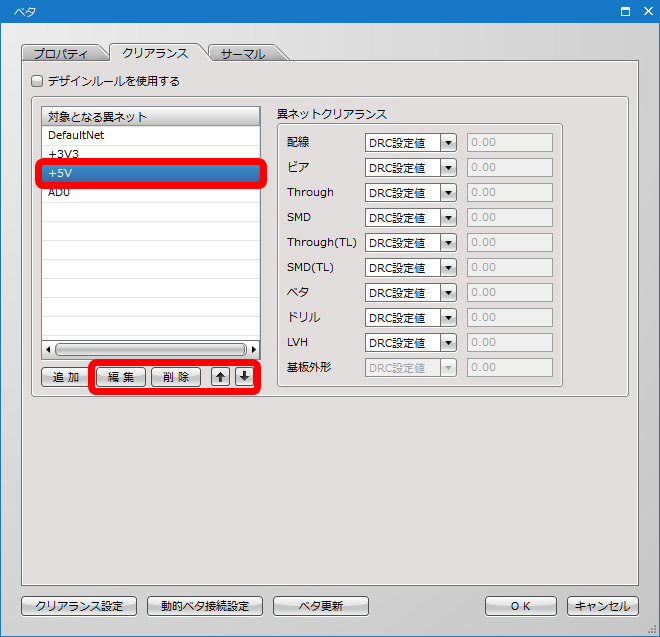

編集：ネットを変更することができます。


削除：追加したネットを削除することができます。


↑↓：ネットの表示の順番を変更することができます。

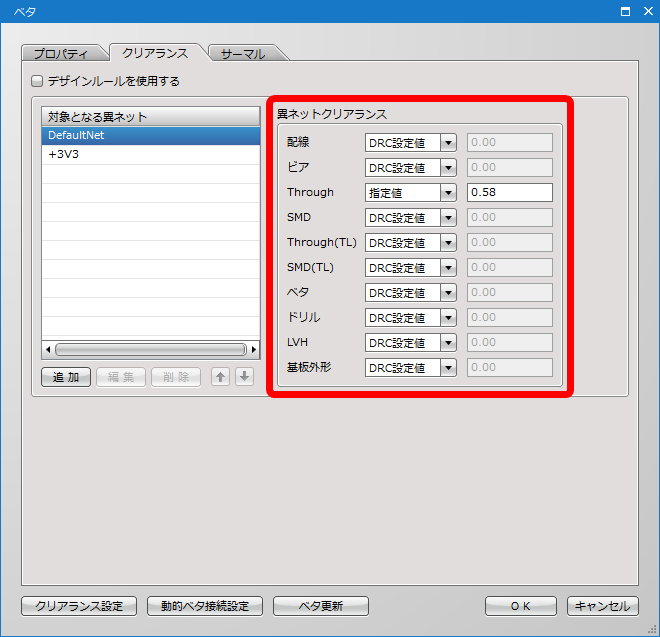

異ネットクリアランス
各オブジェクトとベタのクリアランスを設定します。

DRC設定値：DRCで設定している値を使ってクリアランスを確保します。


指定値：任意の値をを使ってクリアランスを確保します。
