回路図エディタ : バス結線

バス配線

バスを使用することでICやFPGA等から引き出した結線をまとめることができます。

バス配線を使用する方法をご紹介します。

STEP1:バスを作成
STEP2:結線でバスに接続する結線を作成
STEP3:バスに接続した結線にラベルを配置し、ネット名をつける
STEP4:バスにポートを接続する

※バス配線をポートで飛ばす場合には「バスルールの設定」をご確認ください。

バス配線

バス配置は下記作業となります。

(1)	【回路図作成】 →【バス】をクリック ⇒ バス配置モードになります。

(2)	バス開始点をクリック
(3)	バスのコーナーをクリック
(4)	バス最終点をダブルクリック

(5)	【回路図作成】 →【束結線】をクリック ※一本ずつ引く場合は、【回路図作成】 →【結線】や【回路図作成】 →【自動結線】を選択ください。

(6)	部品からバスに向かって結線を作図します。

	自動的にリッパー（バスと接続する結線の斜め部分）が作成され結線がバスに接続されます。
	※リッパー（バスと接続する結線の斜め部分）の設定の大きさやサイズなどは変更できます。

(7)	【回路図作成】 →【ラベル】をクリック

(8)	ラベル名を入力して「OK」をクリック

(9)	ドラッグして、ラベルを一括配置

ラベルが配置されます。

(10)	【回路図作成】 →【ポート】をクリック

(11)	ポート形状を選択し、ポート名を設定し「OK」をクリック

(12)

ポートを配置

バスルールの設定はバス配線後の操作となります。
バスに接続されている結線にはネット名を指定するため、ラベルを配置する必要があります。

リッパーの設定

リッパー（バスと接続する結線の斜め部分）の設定

結線を作図する際に、プロパティから設定を確認・変更することができます。
リッパーの確認箇所をご紹介します。

バスのコーナーにも適用されます。
バス同士を接続した時も自動的にリッパーができます。

バス同士を接続します	接続確定後

バスルールの設定

バス結線にポートを繋ぎシート間を接続する際のポート名のバスルールを設定します。
※バスルールは「バスフォーマット」と「ポート名称」の2つから選択が可能です。
※デフォルトは「バスフォーマット」になります。

バスルールを設定することで、ERC実行時にバスに接続されている結線のラベルに過不足がないかをチェックすることができます。
接続忘れやラベルの配置漏れなどのミスを防止することができます。
バスルールを設定するにはバスルールを入力したポートをバスに接続します。

ポートの配置方法についてはポートの配置を参照ください。

バスルールのフォーマット

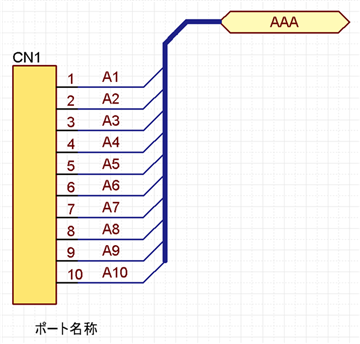

バスルールのフォーマットは「バスフォーマット」と「ポート名称」の2つパターン存在しており、
どちらのバスルールで設計するかは、ERC設定の『バスルール設定』にて変更する事が可能です。
※デフォルトは「バスフォーマット」になります。

バスルールのフォーマット変更方法

バスルールの「バスフォーマット」と「ポート名称」を切り替える方法は以下となります。

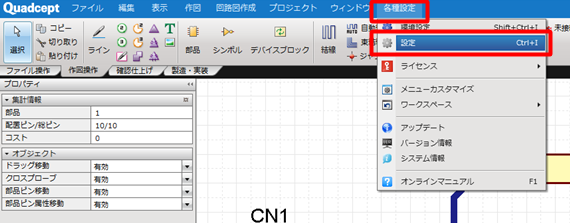

(1)	上部メニューの【各種設定】→【設定】を選択

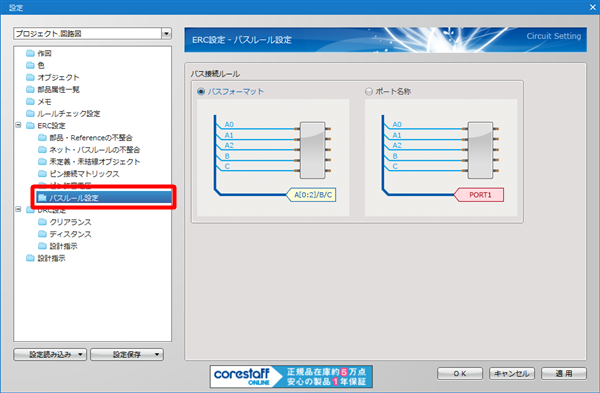

(2)	『ERC設定』の「バスルール設定」を選択

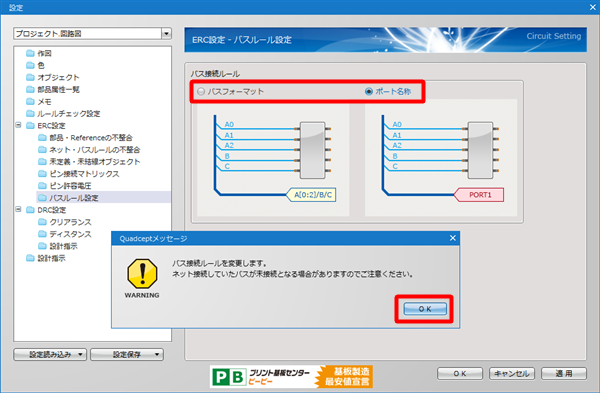

(3)	任意のバスルールを選択し、メッセージは【OK】を選択

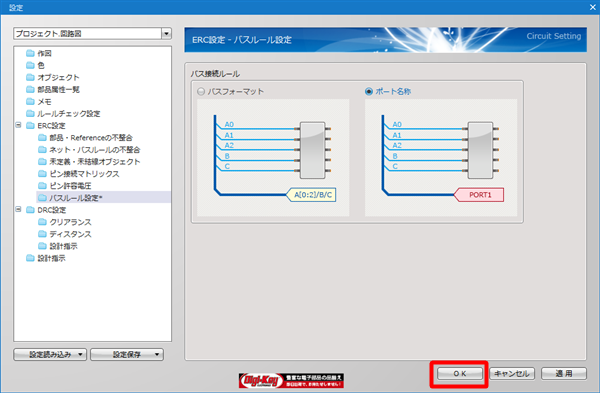

(4)	ダイアログ右下の【OK】を選択

以上の方法でバスルール設定を変更する事が可能です。

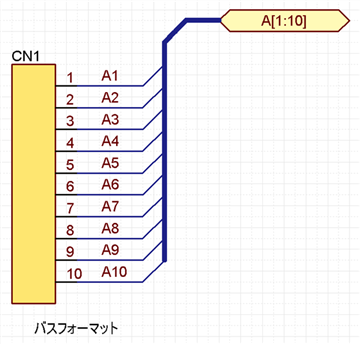

バスフォーマット

バスフォーマットの命名ルールは、ラベル識別子、ラベルナンバーの範囲、オペレータの3つで構成されています。

バスルール用語説明

用語	意味
ラベル識別子	ラベルナンバーの前につける文字列の事で、同一のラベル識別子のラベルの接続を許します。
ラベルナンバー	ラベル識別子の後につける数字のことです。
ラベルナンバーの範囲	[ラベルナンバーFrom:ラベルナンバーTo]で記述し、FormからToの間に入るラベルナンバーを許します。
オペレータ	"/"で記述します。このオペレータを配置することで他のルールとの論理和(OR)を設定します。
