NCドリル設定（PCB設定）
「NCドリル」の項目では、PCB設計からNCドリルデータを出力する際のフォーマット設定を行うことができます。
PCB設定画面の開き方はPCB設定についてを参照してください。
ツール番号を指定しておきたい場合は、NCドリル表のドリルマーク設定から行なうことができます。
NCドリル出力について
NCドリル出力では、ドリルの「開始層」「終了層」の組み合わせ毎にファイルの出力が行われます。
・ファイル名:「シート名_NCDrill(開始層-終了層)」
また、めっきの有り/無しによっても出力ファイルを分割することが可能です。
・ファイル名:「シート名_NCDrill-ドリル種別」
出力ファイル例)
Sample_NCDrill ：Top層からBottom層までのドリルデータ
Sample_NCDrill(Top-2) ：Top層から2層目までのドリルデータ
Sample_NCDrill(2-3) ：2層目から3層目までのドリルデータ
Sample_NCDrill(3-Bottom) ：3層目からBottom層までのドリルデータ
Sample_NCDrill-TH ：めっき有りのドリルデータ
Sample_NCDrill-NTH ：めっき無しのドリルデータ

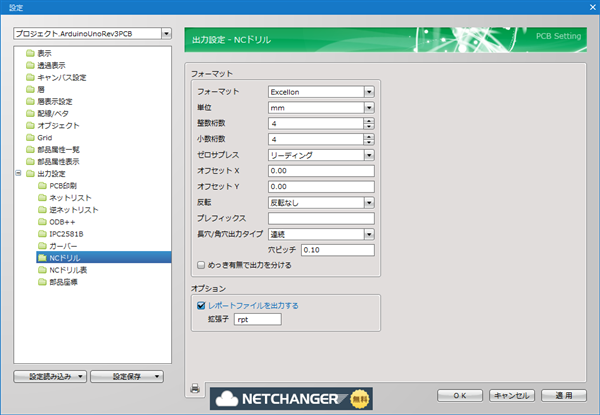

NCドリル設定項目
NCドリル出力時のファイルフォーマットを設定できます。
| 項目 | 内容 |
|
フォーマット |
「RS-274X」「Excellon」から選択できます。 |
|
単位 |
「mm」「inch」から選択できます。 |
|
整数桁数 |
整数の桁数を設定できます。 |
|
小数桁数 |
小数の桁数を設定できます。 |
|
ゼロサプレス |
「なし」「リーディング」「トレーリング」から選択できます。 |
|
オフセットX |
X座標のオフセット値を設定できます。 |
|
オフセットY |
Y座標のオフセット値を設定できます。 |
|
反転 |
「反転なし」「左右反転」「上下反転」から選択できます。 |
|
プレフィックス |
出力ファイル名の先頭に付けるプレフィックスを設定できます。 |
|
長穴/角穴出力タイプ |
「中心」「両端」「中心+両端」「連続」から選択できます。 「中心」 ：長穴の中心にドリルを1つ出力します。 |
|
めっき有無で出力を分ける |
チェックを付与することでドリルのめっきの有り/無しにより出力ファイルを分割することができます。 出力ファイル例) |
レポートファイル設定
レポートファイル例
穴径の公差設定が「0.00」になっている場合も表記されます。
| 項目 | 内容 |
|
レポートファイルを出力 |
レポートファイルの出力を行うかを設定できます。 |
|
拡張子 |
レポートファイルの拡張子を設定することができます。 |
NCドリル出力方法
NCドリル出力方法には以下の方法があります。
・PCB設定のNCドリル画面の「
」アイコンをクリック
・PCBドキュメントを開き、【プロジェクト】→【NCドリル】→【NCドリル出力】
・バッチ出力
設定の保存方法
設定を保存したり、読み込むことができます。詳しくは初期環境設定を参照してください。
