プロパティ表示（環境設定）
プロパティウインドウに表示する情報の設定を行います。
環境設定の設定画面の表示方法は環境設定についてをご覧ください。
プロパティ表示の画面
表示項目

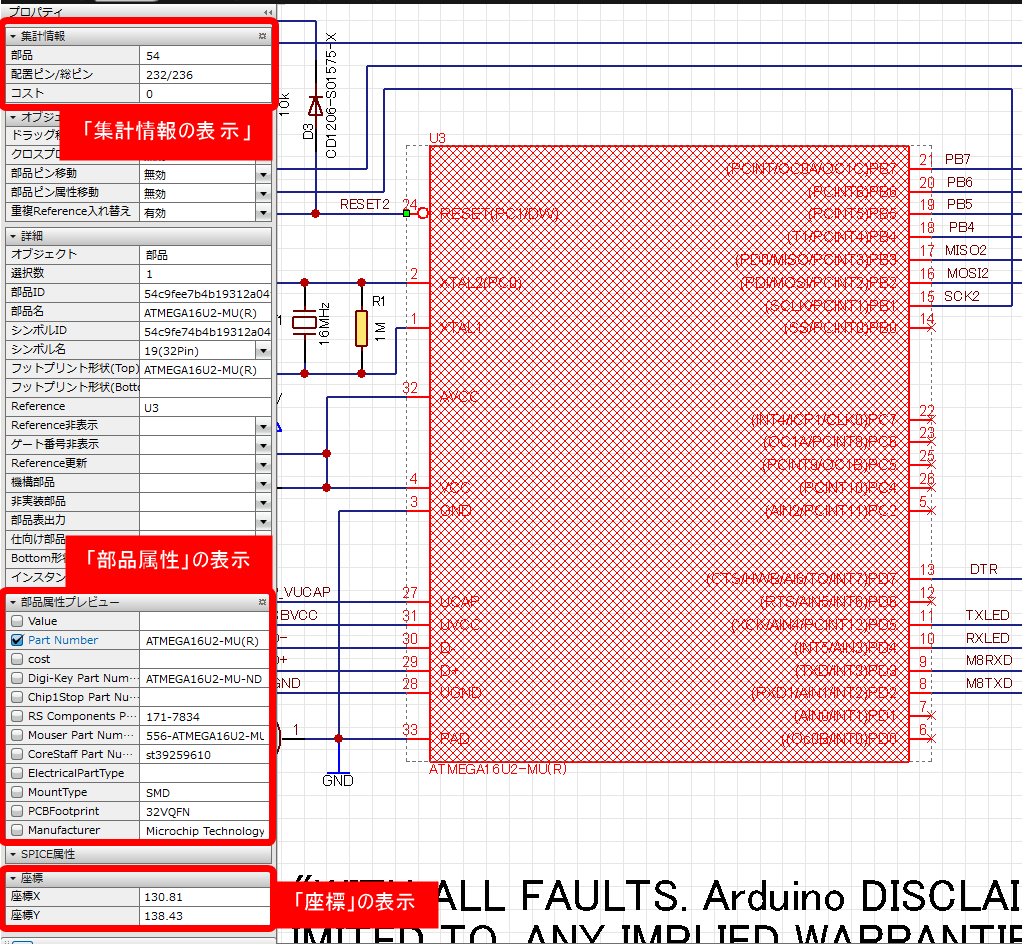

プロパティウィンドウに情報が表示されます。
■部品属性の表示
| 内容 | 項目 |
|
部品属性プレビューを表示する |
チェックを入れるとプロパティウインドウに選択した部品の属性情報が表示されます。 |
部品属性の値を編集したい場合（個別・一括）は、回路図の部品属性情報表示 や PCBの部品属性情報表示 が便利です。
■集計情報の表示
| 内容 | 項目 |
|
部品総数を表示する |
チェックを入れるとプロジェクトで使用されている部品総数を表示します。 |
|
ピン総数(パッド数)を表示する |
チェックを入れるとプロジェクトで使用されている配置ピン数と総ピン数を表示します。 |
|
コスト合計を表示する |
チェックを入れるとプロジェクトで使用されている部品のコスト合計を表示します。 |
■座標の表示
| 内容 | 項目 |
|
多角形座標を表示する |
チェックを入れると選択したオブジェクトの多角形座標が表示されます。 |
設定の保存方法
設定を保存したり、読み込むことができます。詳しくは初期環境設定を参照してください。
