プリント基板CAD : 3D出力
IDF出力
QuadceptではPCBの設計画面からIDF V3.0フォーマットのファイルを出力できます。
IDF（Intermediate Data Format）データは 電子基板CADと機械系3次元CAD間における
3次元中間フォーマット形式でIDFファイルを出力することで３D CADとの連携を行うことができます。
また3D CAD側で部品位置を調整した後に、IDFファイルを読み込むことでPCB設計図面上の部品位置に反映することができます。

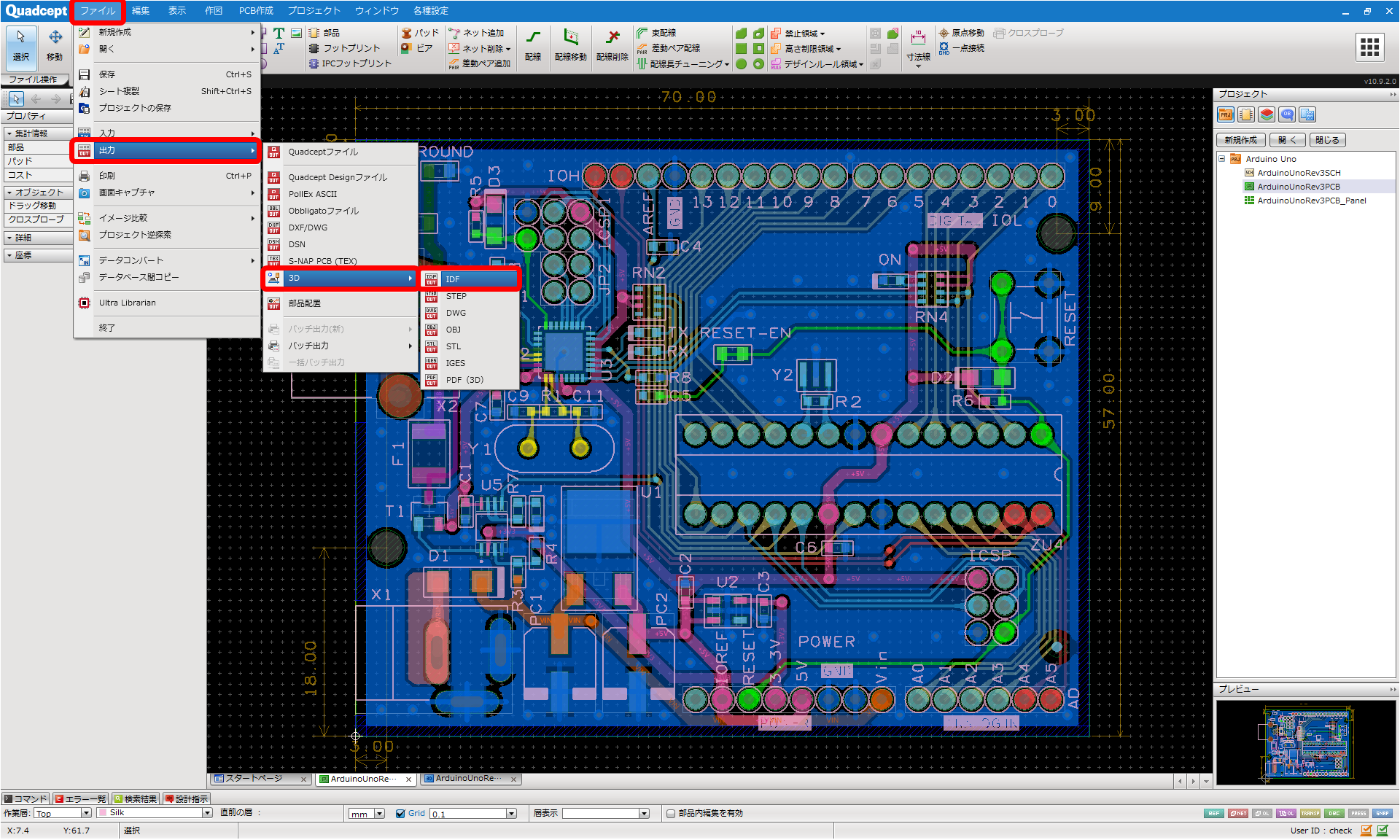

| IDFファイルの出力方法を以下にご紹介します。 |
|
 |
|
 |
|
 |
|
 |

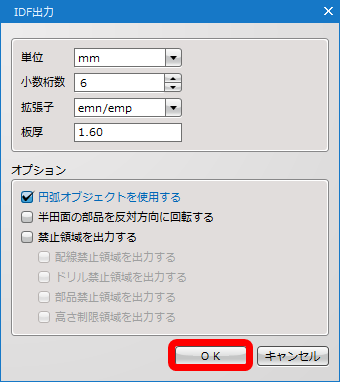

IDF出力設定

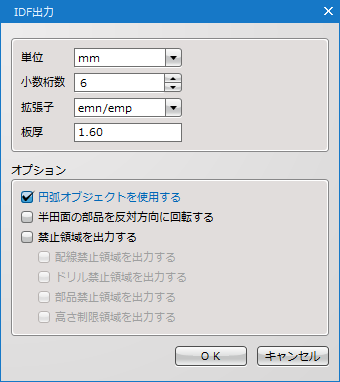

IDF出力設定画面
| 項目 | 内容 | ||||||||||||
|
単位 |
「mm」「mil」「inch」から出力単位を選択します。 |
||||||||||||
|
少数桁数 |
少数桁数を設定します。 |
||||||||||||
|
拡張子 |
出力ファイルの拡張子を設定できます。
|
||||||||||||
|
板厚 |
基板の厚さを設定します。 |
||||||||||||
|
円弧オブジェクトを使用する |
通常は円弧オブジェクトも使用して出力するため初期設定はチェックあり。 |
||||||||||||
|
半田面の部品を反対方向に回転する |
ツールによって回転方向の解釈に違いがあり、半田面の回転方向が反転するため、出力時に切り替えが可能です。 |
||||||||||||
|
禁止領域を出力する |
チェックを入れると、禁止領域が出力されます。 |
部品の高さは各フットプリントに設定されている「部品領域の高さ」で出力されます。
